KVVR juhtimispehme kaabel 450/750V

Beida Group on professionaalne KVVR Control Soft Cable 450/750V tootja. Kasutame klassi 5 painduvaid vaskjuhte ning keskkonnasõbralikke PVC pehmeid isolatsiooni- ja mantlimaterjale. Neid kaableid iseloomustab nende paindlikkus, väike painderaadius ja usaldusväärne elektriisolatsioon. Nende nimipinge on 450/750V ja need vastavad GB/T 9330 standardile, mistõttu sobivad need juhtsignaali edastamiseks, mis nõuab sagedast liikumist või painutamist.

Saada päring

Tootekirjeldus

Kui soovite saada KVVR Control Soft Cable 450/750V tehase otsehindu, võtke ühendust Tianjin Beidaga. Oleme 30+ aastase kogemusega professionaalne tootja.

Toote kasutamine

Tööstusautomaatika: kasutatakse seadmetes, mis nõuavad sagedast painutamist ja keeramist, nagu robotkäed, CNC-tööpingid ja automatiseeritud tootmisliinid juhtsignaalide ja abijõu edastamiseks.

Nutikad hooned: hooneautomaatika (BA) süsteemid, ühendavad andurid, täiturmehhanismid ja juhtkilbid, mida kasutatakse signaali edastamiseks kliima-, valgustus- ja turvasüsteemides.

Mõõteriistad: täppissignaali edastamine laborites ja katseseadmetes, mis pakuvad madalat sumbumist ja häiretevastast võimekust, paindliku juhtmestikuga.

Mobiilsed seadmed: seadmega koos liikuvate seadmete (nt lavavalgustus- ja helisüsteemid) ning meditsiiniseadmete (nt CT-skannerid, operatsioonilauad) juhtimisahelad.

Muud: juhtimis- ja signaaliahelad kaevanduses, raudteetransiidis ja merenduses (ZC-KVVR on saadaval leegiaeglustavate rakenduste jaoks).

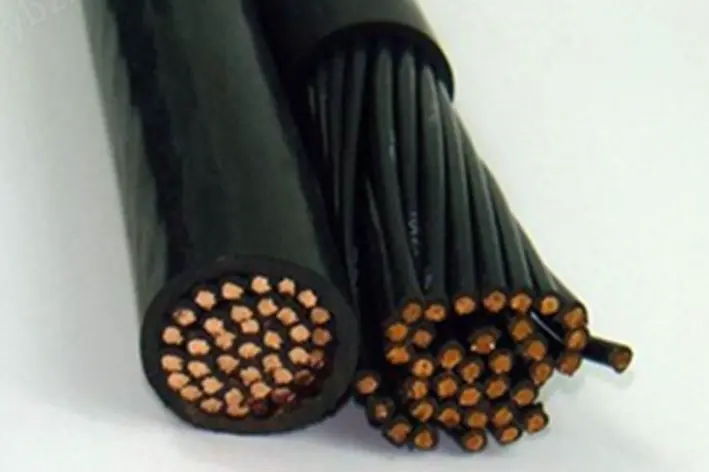

Kvvr Control Soft Cable 450750v

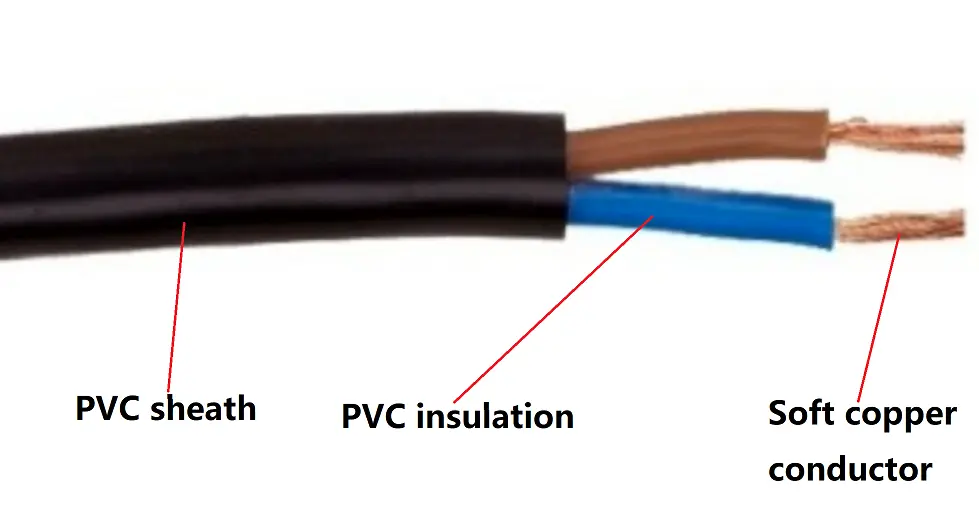

Toote struktuur

Juht: vaskjuht, ümmargune või vormitud, klass 5 vastavalt GB/T 3956, IEC 60228

Isolatsioon: isolatsiooni paksus, materjali omadused peavad vastama standardile GB/T 9330.

Südamiku värvus: 2 südamikku: sinine, pruun või must

3 südamikku: roheline/kollane, sinine, pruun või sinine, must, pruun

4 südamikku: roheline/kollane, sinine, must, pruun või sinine, must, pruun, hall

5 südamikku: roheline/kollane, sinine, must, pruun, hall või sinine, must, pruun, hall, must

Üle 5 coes: mustad südamikud valge numbriga

Väliskest: ümbrise paksus, materjali omadused peavad vastama standardile GB/T 9330.

Leegiaeglustav kaabel: tuleb kasutada leegiaeglustavat PVC-väliskesta materjali. Leegiaeglustajad võib jagada kolme kategooriasse: A, B ja C.

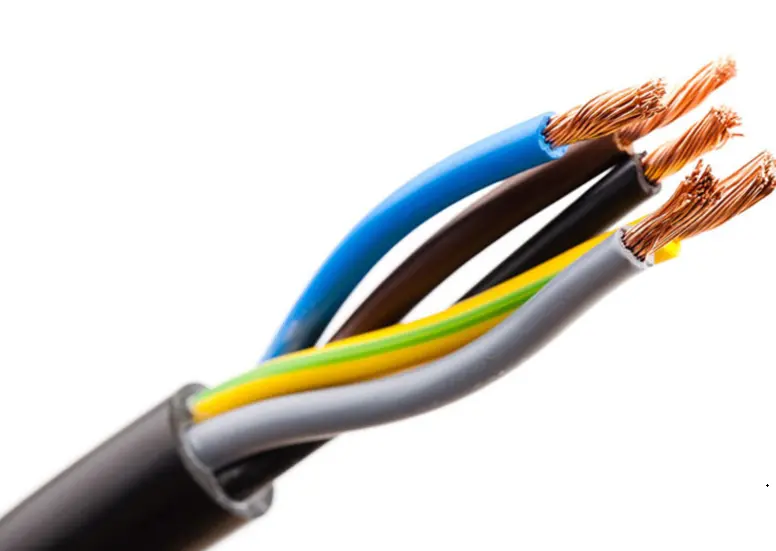

Kvvr Control Soft Cable 450750v

Jõudlusparameeter

Nimipinge: 450/750 V

Katsepinge: võimsuse sageduse katsepinge peab olema 3 kV, seda katsetatakse 5 minutit ilma rikketa.

Maksimaalne juhi töötemperatuur: 70 ºC

Lühise temperatuur: +160 ºC

Juhtide takistus: Vastab 5. klassi vaskjuhtmete nõuetele standardis GB/T 3956-2008.

Leegiaeglustav jõudlus: vastavalt kliendi nõudmistele vastab see komplekteeritud A-, B- ja C-klassi nõuetele.

Katsemeetodid vastavad standarditele IEC 60332 või GB/T 18380.

Kaabli valiku võrdlus

Üksus	KVVR (paindlik südamikuga juhtkaabel)	KVV (jäiga südamikuga juhtkaabel)	RVV (paindliku südamikuga toitekaabel)
Mudeli tähendus	K - Juhtkaabel V - PVC isolatsioon V - PVC ümbris R – Paindlik struktuur	K - Juhtkaabel V - PVC isolatsioon V - PVC ümbris No R – jäik struktuur	R – Paindlik struktuur V - PVC isolatsioon V - PVC ümbris
Täitmise standard	GB/T 9330	GB/T 9330	GB/T 5023
Nimipinge	450/750V	450/750V	300/500V
Dirigendi struktuur	Keerutatud peened vasktraadid (painduv südamik)	Üks jäme vasktraat (jäik südamik)	Keerutatud peened vasktraadid (painduv südamik)
Nõuded painderaadiusele	Mobiilne paigaldus: ≥6 korda välisläbimõõt; Fikseeritud paigaldus: ≥10 korda välisläbimõõt	Fikseeritud paigaldus: ≥12 korda välisläbimõõt; Ei sobi mobiilseks painutamiseks	Mobiilne paigaldus: ≥6 korda välisläbimõõt; Fikseeritud paigaldus: ≥10 korda välisläbimõõt
Maksimaalne pikaajaline töötemperatuur	≤70 ℃	≤70 ℃	≤70 ℃
Põhiomadused	Pehme ja kergesti painutav, õli- ja kulumiskindel, sobib sagedaseks liigutamiseks	Stabiilne struktuur, tugev tõmbetugevus, sobib fikseeritud paigaldamiseks	Pehme ja hõlpsasti ühendatav, tugeva voolu kandevõimega, kasutatakse toiteallikana
Põhilised erinevused	Juhtkaabel + painduv südamik, sobib mobiilse juhtimise stsenaariumide jaoks	Juhtkaabel + jäik südamik, sobib fikseeritud juhtimisstsenaariumide jaoks	Toitekaabel + painduv südamik, ainult toiteallikaks, ei sobi mitmesoonelise juhtsignaali edastamiseks
Tüüpilised rakendusstsenaariumid	1. Tööstusautomaatika seadmed (robotid, CNC tööpingid) 2. Mobiilsed juhtimisahelad (lavavalgustus, meditsiiniseadmed) 3. Hooneautomaatika andurite/ajamite ühendused	1. Elektrijaotuskappide sisemine juhtmestik 2. Fikseeritud juhtsignaali ahelad (tootmisliinide juhtkapid, hoone madalpingešahtid) 3. Pikamaa fikseeritud juhtliinid	1. Kodumasinate toitejuhtmed 2. Väikeseadmete toide (seirekaamerad, läbipääsukontroll) 3. Ajutised toitejuhtmed
