Beida TUV-sertifikaadiga fotogalvaaniline kaabel ületab välised keskkonnaprobleemid. Kasutades kõrge puhtusastmega tinaga kaetud hapnikuvaba vaske ja spetsiaalset keerdumisprotsessi, on sellel madal takistus ja suurepärane elastsus, mis vähendab tõhusalt jõuülekande ebastabiilsust ja voolukõikumisi. Isolatsioon ja ümbris on valmistatud kiiritatud ristseotud polütetrafluoroetüleenist (PTFE), mis vastab rahvusvahelistele standarditele nagu IEC 62930 ja EN 50618. See talub äärmuslikke temperatuurierinevusi vahemikus -40 ℃ kuni 120 ℃, samas on ka tugev vastupidavus kõrgetele temperatuuridele, kahjustustele ning korrosioonile ja hapetele. Pärast lambi vananemise katseid vastab selle tõmbetugevuse säilivusmäär standarditele, võimaldades sellel taluda ranget kliimaseiret kõrbetes, kõrge- ja madalpingealadel ning rannikualadel.
Kõrge mehaanilise jõudluse nõuete täitmiseks on kaablitel kahekihiline isolatsioon ja kaitsekonstruktsioon, mõned mudelid on varustatud teraslintsoomusega. Need on suurepäraselt vastupidavad survele ja löökidele, mistõttu sobivad need erinevatele paigaldusmeetoditele, nagu otsene matmine, ülaosa paigaldamine ja torujuhtme paigaldamine, vältides tõhusalt ehituskahjustusi ja näriliste nakatumist. Kõik tooted on läbinud leegiaeglustajate testimise ja vastavad asjakohastele ohutusstandarditele. Need tekitavad vähese suitsu ja halogeenivaba põlemise, takistades tõhusalt tule levikut ja pakkudes fotogalvaanilistele süsteemidele tugevat turvabarjääri.
● EN 50618 (H1Z2Z2-K) ;
● PV-1F vastavalt 2PfG 1169/08.2007

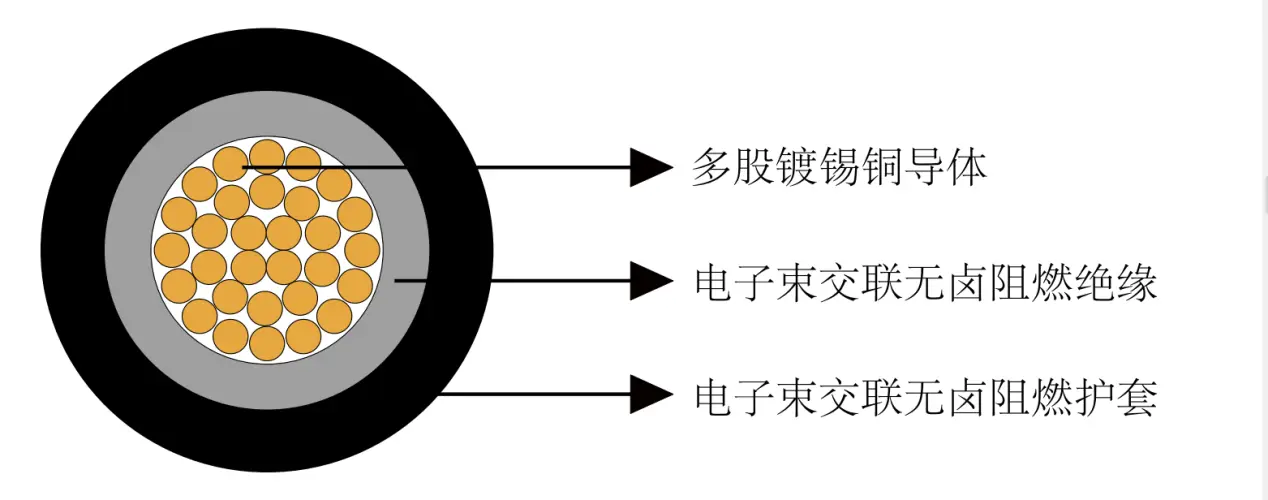

● Juht: keerutatud tinatatud vaskjuht vastavalt standardile DIN VDE 0295 ja IEC 60228, klass 5
● Isolatsioon: elektronkiirega ristseotud, halogeenivaba ja leegiaeglustav ühend, must
● Kest: elektronkiirega ristseotud, LSZH ja leegiaeglustav ühend, must ja punane.
● Nimipinge Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Maksimaalne lubatud alalispinge: 1,8 kV DC (juht/juht, maanduseta süsteem, vooluahel ei ole koormatud.
●Ümbritsev temperatuur: -40℃~+90℃
●Maksimaalne temperatuur juhil: 120 ℃ (20 000 h) vastavalt standardile IEC/EN 60216-1, lühise temperatuur: 250 ℃/5 sek
● Soojuskindluse test: vastavalt standardile EN60216-2 (temperatuurindeks + 120 ℃)
● Niiskuskindlus: vastavalt standardile EN 50618, tabel 2 85% niiskusega (test vastavalt standardile EN 60068-2-78)
●Minimaalne painderaadius: 4XOD (fikseeritud), 5XOD (painduv)
● Isolatsiooni ja ümbrise tõmbetugevus ja pikenemine: vastab standardite EN 50618 ja 2PfG 1169 nõuetele
● Eeldatav kasutusaeg: 25 aastat
● Ovaalsus: ≤15%
● Tulekindlus vastavalt standardile EN50265-2-1, IEC 60332-1, madal suitsuemissioon vastavalt standardile EN 61034-2 (valguse läbilaskvus ≥60%), halogeenivaba vastavalt standardile EN 50525-1, lisa B.
"Gaaside madal söövitavus vastavalt standardile EN 50267-2-2, IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Südamike arv X Nominaalne Läbilõige |
Strandingu nr |
Juhi nimiläbimõõt |
Isolatsiooni nimipaksus |
Katte nimipaksus |
Nominaalne üldläbimõõt |
Nominaalne Kaal |
|
Nr.X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1 × 2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1 × 4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1 × 6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1 × 10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Südamike arv X Nominaalne Läbilõige |
Strandingu nr |
Juhi nimiläbimõõt |
Isolatsiooni nimipaksus |
Katte nimipaksus |
Nominaalne üldläbimõõt |
Nominaalne Kaal |
|
n X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1 × 2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1 × 4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1 × 6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1 × 10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Juhi takistus ja voolu kandevõime 20 ℃ juures
|
Läbilõige |
Maksimaalne juhtmetakistus temperatuuril 20 ℃ |
Maksimaalne isolatsioonitakistus temperatuuril 20 ℃ |
Maksimaalne isolatsioonitakistus temperatuuril 90 ℃ |
Praegune kandevõime |
||
|
Üks kaabel õhus vaba |
Üksikkaabel pindadel |
2 koormatud kaablit külgnevad pindadel |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Voolu kandevõime temperatuuri teisendustegur
|
Ümbritsev temperatuur C |
Konversioonitegur |
|
Kuni 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Akumulatsiooni vähendustegur vastavalt standardile IEC 60364-5-52, tabel B.52-17
