Millised on tavalised elektrijuhtmete spetsifikatsioonid?

LevinudtraatKodumajapidamises ja tööstuses kasutatavad spetsifikatsioonid liigitatakse peamiselt nominaalse ristlõikepinna (ruutmillimeetrid, mm²), südamike arvu + südamiku tüübi ja isolatsiooni/kesta materjali järgi. Nominaalne ristlõikepindala on valiku aluseks, südamike arv ja materjal valitakse vastavalt rakendusele. Tavaturul kasutatakse vasest südamikuga juhtmeid (alumiiniumjuhtmeid kasutatakse ainult välisõhuliinide/suure ristlõikega inseneriprojektide jaoks ja kodukaunistamises neid põhimõtteliselt ei kasutata). Järgmised on kategoriseeritud tavaliste kodukaunistamise ja tööstuslike/tehniliste rakenduste järgi koos kohaldatavate stsenaariumidega, mis vastavad otseselt valikuvajadustele:

I. Põhispetsifikatsioonid: nominaalne ristlõikepindala (vasesüdamik, kodukaunistamise põhivool/üldkasutatav)

Mõõtühikuks on ruutmillimeetrid (mm², sageli lühendatult "ruut") ja mida suurem väärtus, seda suurem on voolu kandevõime (vool, mida see talub) ja seda sobivam on see suurema võimsusega seadmetele/vooluahelatele. Kodu kaunistamiseks eelistatakse 1,5, 2,5, 4 ja 6 ruutmillimeetrit. 10 ruutmillimeetrit ja üle selle kasutatakse enamasti suurte majade/tööstusliku kasutuse põhiliinide jaoks.

II. Üldised sobitusspetsifikatsioonid: südamike arv + südamiku tüüp (kombineeritud ristlõike pindalaga)

Traatsüdamikud jagunevad kõvadeks (ühesoonelisteks) ja pehmeteks (mitmesoonelisteks) juhtmeteks. Südamike arv valitakse vastavalt kasutatavale vooluringile ja kombineeritakse ristlõikepindalaga, et moodustada terviklik mudel (nt BV 2,5 mm², RVV 2 × 4 mm²). Kodu kaunistamisel / igapäevaelus kasutatakse kõige sagedamini järgmist nelja tüüpi:

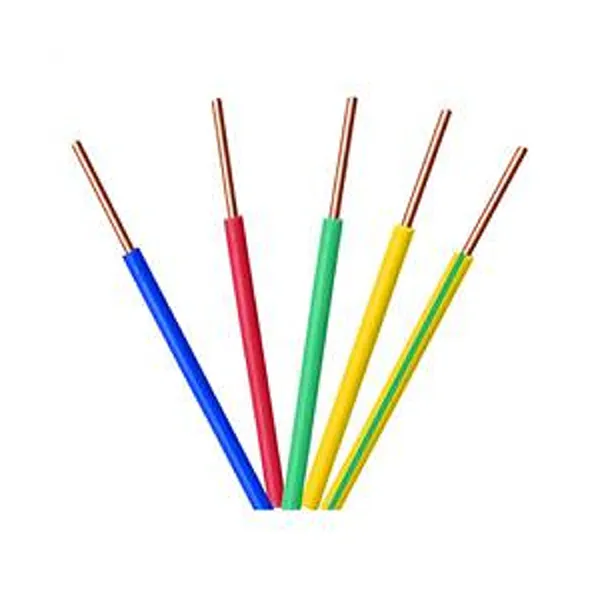

Ühesooneline kõva traat (üheahelaline): mudel nagu BV (polüvinüülkloriidist isolatsioon), esimene valik kodujuhtmete jaoks. Sellel on kõrge kõvadus, see ei oksüdeeru kergesti ja sellel on tugevad ühendused. See sobib varjatud/avatud juhtmestiku paigaldamiseks kanalitesse. Tavaliselt kasutatakse üksikute vooluahelate jaoks (nt valgustus/pistikupesad);

Mitmesooneline pehme juhe (mitmeahelaline): mudel, nagu BVR (isolatsioon sama, mis BV, pehme südamik), paindlikum kui BV traat, sobib paljude kõverustega stsenaariumide jaoks (nt juhtmestik jaotuskarpides, seadme ühendusjuhtmed). Praegune kandevõime on veidi suurem kui sama ristlõikega BV traat ja hind on veidi kõrgem;

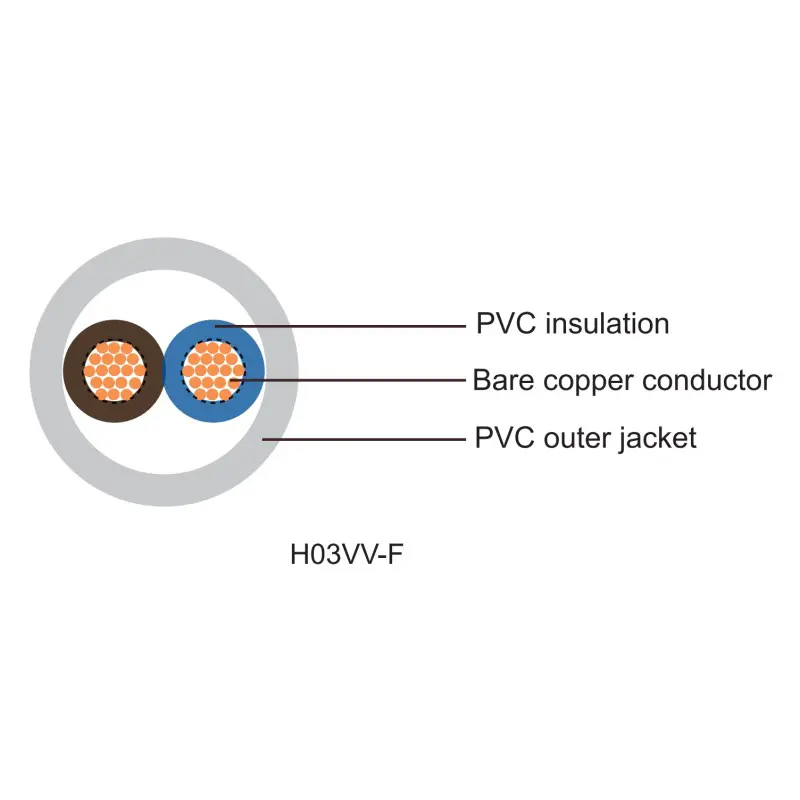

Kahesoonelise ümbrisega pehme traat: mudel nagu RVV 2×Xmm² (X on ristlõikepindala), väliskestaga, veekindel/kulumiskindel, sobib katmata mobiilse juhtmestiku jaoks (nt laualambid, väikeste seadmete pikendusjuhtmed);

Kolmesoonelise mantliga pehme traat: mudel, nagu RVV 3 × Xmm², sealhulgas pingestatud juhe / nulljuhe / maandusjuhe... Maandusjuhe, mida kasutatakse tavaliselt suure võimsusega kodumasinate jaoks (nt õhukonditsioneerid ja avatud juhtmestikuga elektrilised veesoojendid) ning seda kasutatakse sageli ka toitekaablina tööstuslikes rakendustes.
