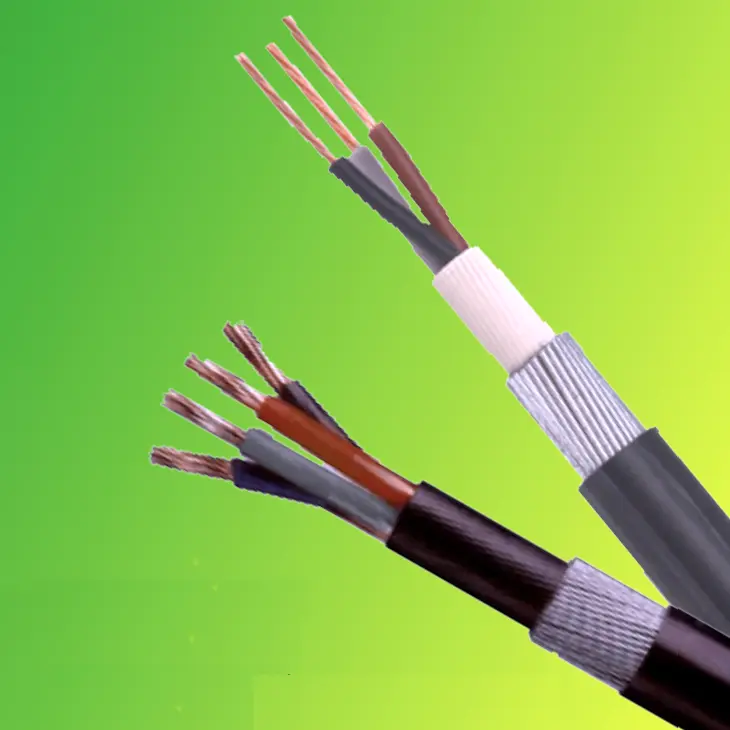

BS 6724 toitekaabel

BS 6724 toitekaabli tehase otsehindade saamiseks võite valida tarnijaks Beida. Seda tüüpi kaabel vastab Suurbritannia standarditele ja seda saab kasutada toite- ja juhtliinide jaoks. Kaablit kaitseb halogeenivaba, vähese suitsuga ümbris. Tulekahju korral tekitab see kaabel väga vähe suitsu ja suits on mittetoksiline. See sobib kasutamiseks tiheasustusaladel ning seda saab paigaldada hoonete sisse või matta otse maa alla.

Saada päring

Tootekirjeldus

Beida on professionaalne kaablite ja juhtmete tarnija Hiinas. Toote struktuuri osas kasutab meie BS 6724 toitekaabel ristseotud polüetüleenist (XLPE) isolatsiooni ja halogeenivaba vähesuitsuvat polüolefiinkest, mis on kombineeritud galvaniseeritud terastraadist soomuskihiga, moodustades mitmekihilise kaitsesüsteemi. Halogeenivaba, vähese suitsuga ümbrisel on olulised turvaeelised; tulega kokkupuutel ei eralda see mitte ainult üliväikes koguses suitsu, vähendades suitsu mõju ümbritsevale valguse läbilaskvusele ja tagades nähtavuse põgenemisel, vaid tekitab ka mittetoksilist ja mittesöövitavat suitsu, mis hoiab ära sekundaarsed vigastused ja täidab täielikult tiheasustusalade ohutusvajadused.

Kaablid on saadaval mitmesuguste spetsifikatsioonidega, alates ühetuumalistest kuni 48-tuumalisteni. Juhtmed on valmistatud kvaliteetsest lõõmutatud vasest, pakkudes suurepärast juhtivust. Isolatsioonikihil on kõrge isolatsioonitugevus ja see on läbinud pingetaluvuse testimise, et tagada ohutu töö. Tianjin Beida BS 5467 toitekaablid pakuvad töökindlaid lahendusi, mis on ette nähtud jõuülekandeks tööstusettevõtetes, juhtmestikuks kõrghoonetes või elektri jaotamiseks maa-aluste torustike jaoks, luues tugeva turvabarjääri professionaalse kvaliteediga jõuülekandele.

Toote struktuur

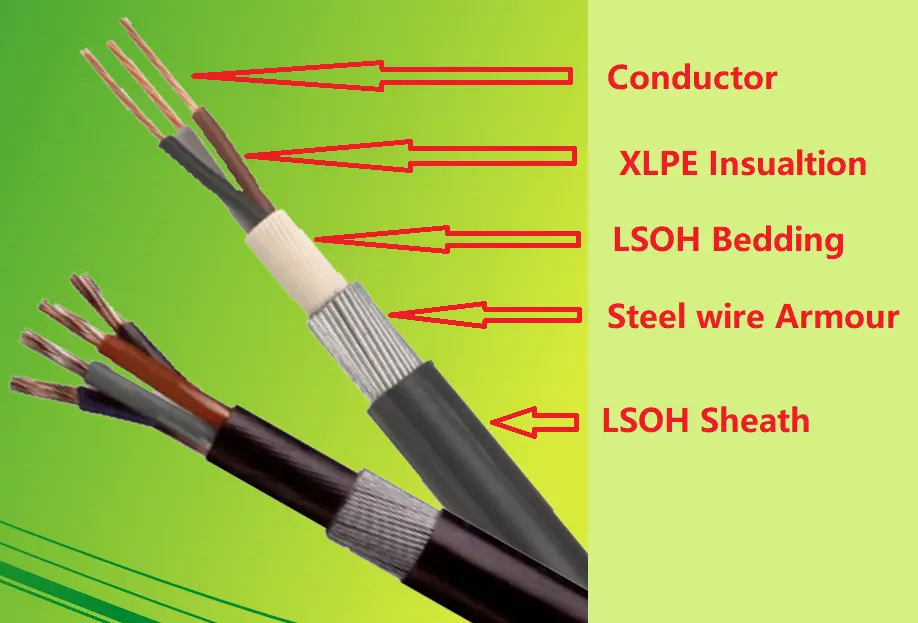

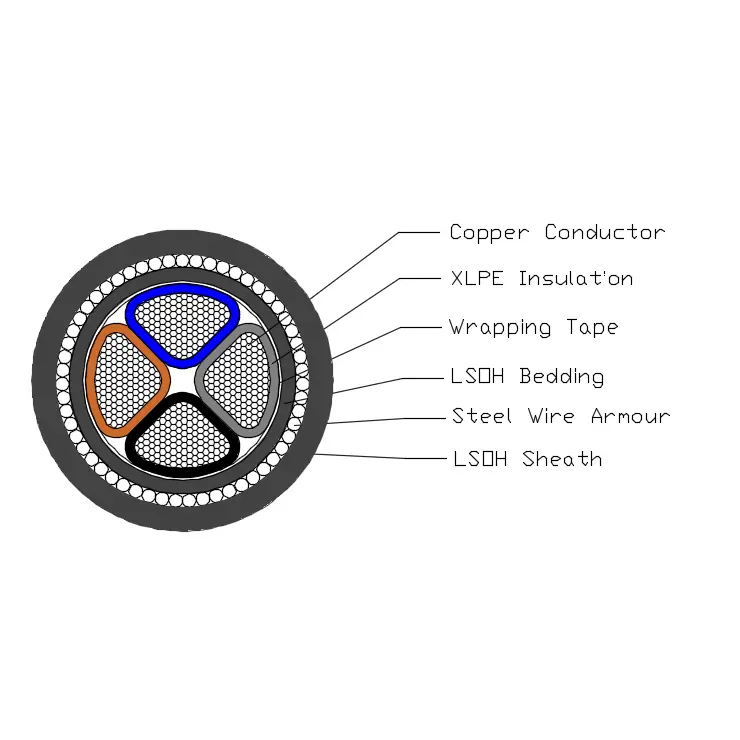

BS 6724 toitekaabel koosneb T1R vaskjuhtmest, XLPE isolatsioonist, PVC-st, terasest kaitserüüst ja LSOH-kest.

Juht: tahke vask- või alumiiniumjuht, ümmargune või vormitud, klass 2 vastavalt standardile BS EN 60228.

Isolatsioon: XLPE tüüp GP8 vastavalt standardile BS 7655-1.3

Südamiku värvus: 1 südamik: borrown või sinine

2 südamikku: sündinud, sinine

3 südamikku: borwn, must, hall

4 südamikku: sinine, borwn, must, hall

5 südamikku: roheline/kollane, sinine, borwn, must, hall

Üle 5 coes: valged südamikud musta numbriga

Allapanu: alusmaterjal peab olema ekstrudeeritud LSOH polümeermaterjalist, mis on kooskõlas kaabli töötemperatuuriga.

Terastraadist soomus: Ühesooneline kaabel: alumiiniumtraadist soomus

Mitmesooneline kaabel: terastraadist soomus

Väliskest: kest peab olema ekstrudeeritud LSOH materjalist, mis on määratletud standardis BS 7655-6.1.

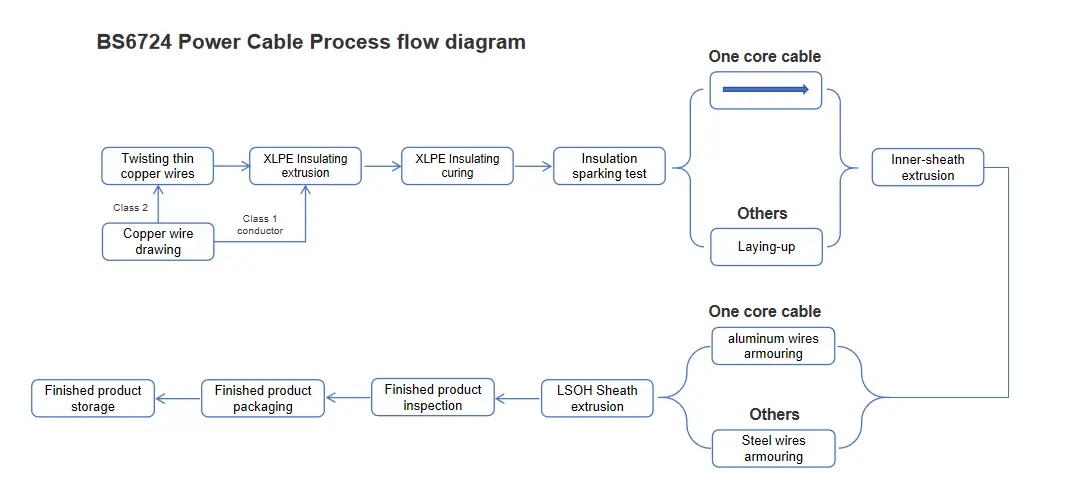

Protsessi vooskeem

Jõudlusparameeter

BS 6724 toitekaabli nimipinge on 600/1000 kV, mis leevendab kergesti sõidukite kõrgepinge töövajadust. See talus 3,5 kV pingega 5-minutilist pingetesti ilma rikketa, näidates stabiilset ja usaldusväärset isolatsioonivõimet.

Tootel on lai töötemperatuuri vahemik 0℃ kuni +90℃. Isegi äärmuslikult kõrge temperatuuriga keskkondades talub see lühise tingimustes kuni +250 ℃ temperatuuri, mistõttu sobib see erinevatele VGA rakendustele.

See on äärmiselt paindlik, selle minimaalne painderaadius on 12 korda suurem selle välisläbimõõdust, võimaldades paindlikku ja lihtsat juhtmestikku, olenemata paigaldusruumist. Lisaks vastab selle valguse emissiooni tase BS EN 60332-1-2 standarditele, selle halogeenivaba jõudlus on sertifitseeritud standardite IEC 60754 ja EN 50267 järgi ning selle suitsutihedus vastab standardite IEC 61034 ja EN 50268 nõuetele, maksimeerides selle ohutust ja keskkonnasõbralikkust.

Struktuuri suurus

Juhi ja soomuse maksimaalne takistus
ühesoonelise kaabli jaoks temperatuuril 20 ℃
Tüüp	Maksimaalne vastupidavus temperatuuril 20 ℃
Nominaalne juhi ristlõikepindala	Dirigent		Alumiiniumtraadist soomus
Nominaalne juhi ristlõikepindala	Vask	Alumiiniumist	Keerutatud vaskjuhtmega kaablid	Keerutatud alumiiniumjuhtmega kaablid
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Juhi ja soomuse maksimaalne takistus
2 kuni 5 südamikuga kaabli jaoks temperatuuril 20 ℃
Tüüp	Maksimaalne vastupidavus temperatuuril 20 ℃
Nominaalne juhi ristlõikepindala	Dirigent		Terastraadist soomus
	Vask	Alumiiniumist	Keerutatud vaskjuhtmega kaablid
	Vask	Alumiiniumist	2 südamikuga	3 südamikuga	4 südamikuga	5 südamikku
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Voolu kandevõime amprites (A)

Nimipinge 0,6/1kV XLPE isolatsiooni toitekaabel
voolu kandevõime amprites (A)
Ümbritsev temperatuur: õhus: 40 ℃, maapinnas: 25 ℃
Juhi temperatuur: 90 ℃
Pinnase soojustakistuse koefitsient: 1,0k·m/W
Tüüp	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Südamiku arv	Ühetuumaline				Mitu südamikku
Ristlõike pindala, mm²	Õhus		Maa sees		Õhus		Maa sees
Ristlõike pindala, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Märkus: Ühesooneliste kaablite soomus on valmistatud mittemagnetilistest materjalidest.
