750 V mineraalisolatsiooniga kaablid

750 V mineraalisolatsiooniga kaablid võivad stabiilselt töötada pidevas kõrge temperatuuriga keskkondades kuni 250 ℃, muutes selle sobivaks pikaajaliseks kõrgel temperatuuril töötamiseks. Äärmuslike kõrgete temperatuuride tingimustes, näiteks tulekahju korral, mille temperatuur on vahemikus 950 ℃ kuni 1000 ℃, suudab kaabel säilitada oma terviklikkuse ja tagada pideva toite vähemalt 3 tundi, pakkudes väärtuslikku toiteallikat avariivalgustusele, tulekustutusseadmetele ja kriitilistele juhtimissüsteemidele.

Lühiajalistes või eriolukordades võib selle temperatuuritaluvus läheneda vaskjuhtmete sulamistemperatuurile (1083 ℃), samas kui kasutatud anorgaanilise isolatsioonimaterjali sulamistemperatuur on kuni 2800 ℃, mis ületab tunduvalt tavaliste tulekahjude temperatuuri. See tagab, et kaabel säilitab konstruktsiooni terviklikkuse ja normaalse funktsioneerimise kogu tulekahju alg- ja leviku staadiumis.

Rakenduse ulatus:

750 V mineraalisolatsiooniga kaablid sobivad kasutamiseks tihedalt asustatud piirkondades, sealhulgas põhi- ja haruvoolujaotussüsteemides, üldvalgustuses, masinate ja seadmete sisejuhtmetes, sädemeohututes vooluringides, avariivalgustuses, avariitoiteallikates, teabe- ja andmeedastus- ja tuletõrjeseadmete juhtliinides ning potentsiaalselt plahvatusohtlikes piirkondades.

Peamised rakenduskohad

1) avalikud hooned: avalikud meelelahutuskohad; kõrghooned; hotellid ja restoranid; haiglad, koolid, riigiasutused; rahvuslikud mälestussaalid ja ajaloolised hooned; raamatukogud, muuseumid ja näitusesaalid; lennujaama terminalid, rongijaamad ja sadamad; elektrijaotushooned ja telekommunikatsioonihooned.

2) kõrge temperatuuriga keskkonnad: metallurgiatööstus; koksitööstus; laevaehitustööstus; terasetööstus; klaasitööstus; jõuülekande- ja jaotusliinid muudes kõrge temperatuuriga keskkondades. 3) Plahvatuskindlad süsteemid ja tuleohtlikud alad: naftakeemiatööstus; nafta rafineerimistehased, bensiinijaamad ja naftabaasid; värvi- ja pigmenditööstus; keemiatööstus; tuumaelektrijaamad; avamere naftaplatvormid; maagaasi ja kivisöegaasi ülekande- ja kokkusurumisjaamad; farmaatsiatööstus; kaevandamine; sõjatööstus

4) Maa-alused asukohad: metrood; maa-alused laod; tunnelid; maa-alused väljakud

5) Transpordi- ja liiklussõlmed

6) Puitkonstruktsioonid

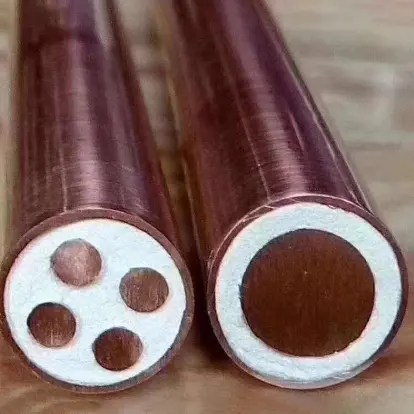

Toote struktuur

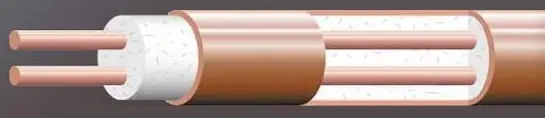

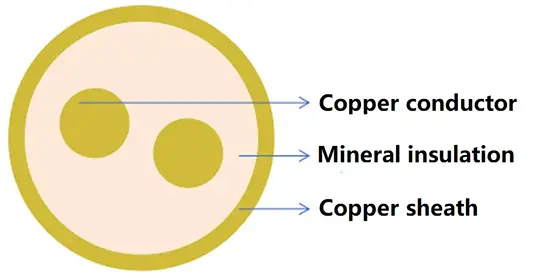

Mineraalisolatsiooniga kaablid koosnevad vaskjuhist, magneesiumoksiidi pulbermineraalisolatsioonist ja vasest ümbrisest. Kui kaableid kasutatakse tehastes, kus vask on söövitav, võib sellele lisada polüvinüülkloriidi (PVC) välimise kihi. Hoonetes või maa-alustes kohtades, kus esteetika või lihtne ligipääsetavus on kaabli jaoks oluline, võib lisada halogeenivaba vähese suitsuga väliskesta.

Juht: tahke vask, klass 1 vastavalt standardile IEC 60228.

Isolatsioon: see koosneb tihendatud magneesiumoksiidi mineraalpulbrist ja selle elektrilised omadused vastavad standardi GB/T 13033.1/IEC 60702-1 nõuetele.

Metallist kest: lõõmutatud vasest ümbris, mis vastab standardile GB/T 13033.1/IEC 60702-1.

Mittemetallist kest: valmistatud polüvinüülkloriidist või halogeenivabast vähese suitsuga polüolefiinist.

Jõudlusparameeter

Selle kaabli nimipinge on 750 V. Elektrilise jõudluse osas peab selle isolatsioon rikketa vastu 2,5 kV katsepingele 1 minuti; maksimaalne lubatud töötemperatuur on 250 ℃. Mehaaniliselt on minimaalne painderaadius kaabli paigaldamisel 24 korda suurem kaabli välisläbimõõdust. Selle tulepüsivus vastab rangelt IEC 60331-1 standarditele, mis on võimeline jääma puutumatuks pärast 180-minutilist pidevat põlemist leegis.

Peale selle vastavad kaabli vasest ümbrise välisläbimõõt ja elliptilisus standardite GB/T 13033.1 ja IEC 60702-1 nõuetele, kusjuures konkreetsed tolerantsid on kirjeldatud vastavates tabelites. Juhi alalisvoolutakistus 20°C juures vastab GB/T 3956 esimese tüübi juhtmele esitatavatele nõuetele, samuti vastab vastavale standardile vaskümbrise takistus. Mis puudutab isolatsioonitakistust, siis isolatsioonitakistus juhtmete vahel ning juhi ja vasest ümbrise vahel on vähemalt 1000 MΩ kilomeetri kohta, tagades pikaajalise töötamise ajal usaldusväärse isolatsioonivõime.

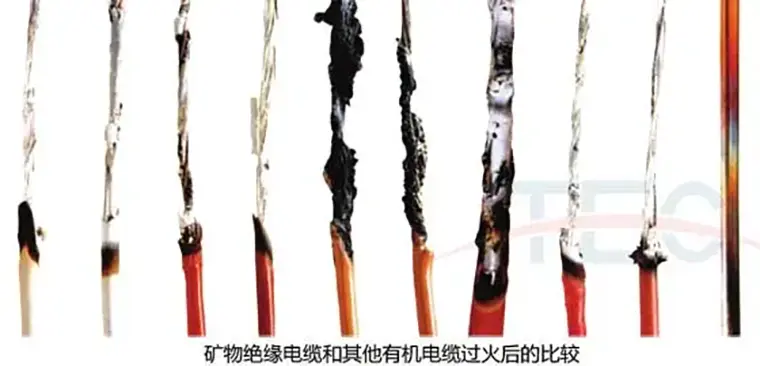

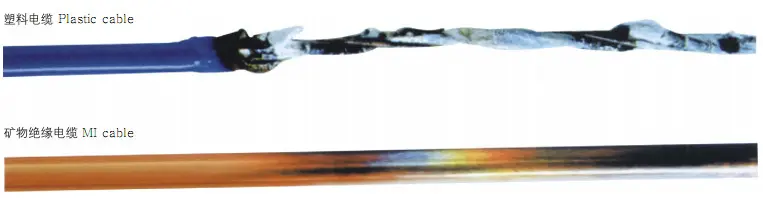

Mineraalisolatsiooniga kaablite ja tavaliste kaablite tulepüsivuskatsete võrdlus:

Mineraalisolatsiooniga kaablid ei näidanud pärast tulepüsivustesti praktiliselt mingeid muutusi. Orgaanilise isolatsiooniga kaablid näitasid ilmset karboniseerumist.

Mineraalisolatsiooniga kaablite tüüpilised omadused:

Kasutusiga kuni 100 aastat;

● Mittesüttiv, ei toeta põlemist, ei eralda mürgiseid gaase ja põlemisenergia on null;

● Pidev töötemperatuur kuni 250 ℃, lühiajaline töötemperatuur kuni 1083 ℃;

● Suurepärane tulekindlus; kaablit saab pärast tulekahju uuesti kasutada;

● Kaabli klemmid ja vahepistikud on varustatud kaabliga, mis suurendab selle tulekindlust;

● Kaabel talub tulekahju ajal äärmiselt kõrgeid temperatuure, kukkuvate esemete lööke ja sprinklersüsteeme;

● Kaablit saab kasutada kõrge temperatuuriga keskkondades;

● Veekindel, niiskuskindel, õlikindel ja korrosioonikindel; ei vanane, äärmiselt stabiilne kaabli jõudlus;

● Kaabli metallkestat saab kasutada maandusahelana;

● Suurepärane mehaaniline tugevus ja paindejõudlus, sobib keerukate konstruktsioonide ja kitsaste ruumide jaoks;

● Suur voolukandevõime tänu kaabli ainulaadsele struktuurile;

● Väike kaabli välisläbimõõt, lihtne paigaldamine, madal üldkulu, pole vaja juhtmete kaitset;

● Hea plahvatuskindel jõudlus ja suurepärane vastupidavus tuumakiirgusele;

● Suurepärane elektromagnetilise varjestuse ja elektromagnetilise ühilduvuse jõudlus;

● Kaitseb loomahammustuste eest.

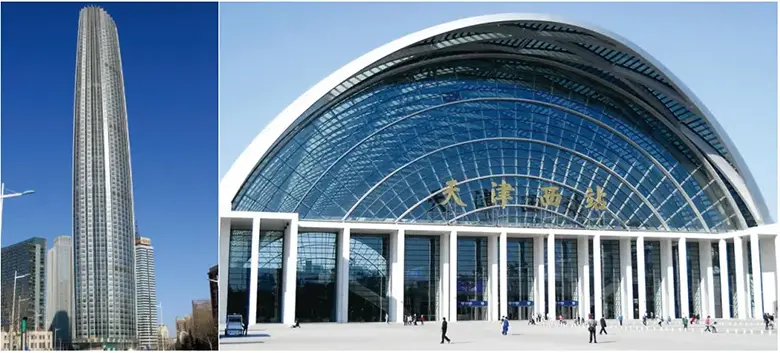

Rakenduse stsenaariumid:

Pakendamine ja kohaletoimetamine

Pakendi üksikasjad:

Selle määrab ostetud kogus ja nõuded. Võib läbi rääkida.

Sadam: Tianjini sadam

Kohaletoimetamine: meritsi, õhuteed pidi, kiirpostiga.
