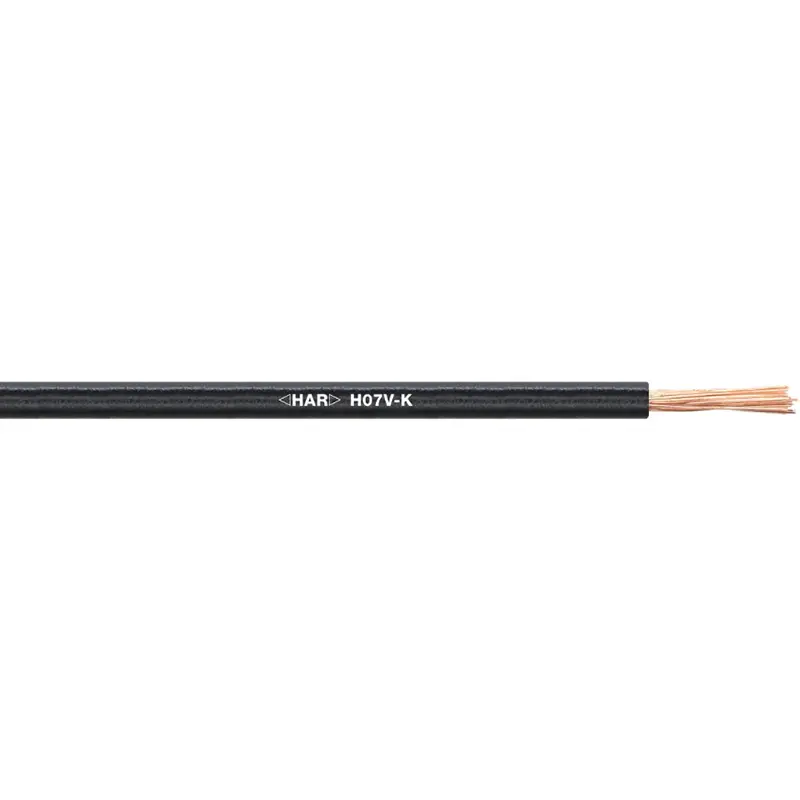

H07V-K H07V-U H07V-R Paindlik PVC-isolatsiooniga 1-sooneline kaabel

Tianjin Beida on Hiina H07V-K H07V-U H07V-R painduva PVC-isolatsiooniga 1-soonelise kaabli tootja ja tarnija. See ühesooneline kaabel on mõeldud eelkõige elamute renoveerimiseks ja paigaljuhtmestamiseks hoones ning sobib majapidamisvalgustite, pistikupesade, kliimaseadmete ja muude elektriseadmete statsionaarseks juhtmestikuks.

Saada päring

Tootekirjeldus

H07V-K H07V-U H07V-R Painduvad PVC-isolatsiooniga 1-soonelised kaablid sobivad erinevatele elektripaigaldistele. Hiina juhtiv tootja Beida kasutab oma tootmises kvaliteetseid vaskjuhte ja PVC isolatsioonimaterjale, mille tulemuseks on painduvad, vastupidavad ja suurepärase juhtivusega kaablid.

See isoleeritud ühesooneline kaabel sobib fikseeritud juhtmestikuks kodudes, valgustussüsteemides ja elektriseadmetes. Selle nimipinge on 450/750 V, see on leegiaeglustav ning vastab rahvusvahelistele ohutus- ja jõudlusstandarditele.

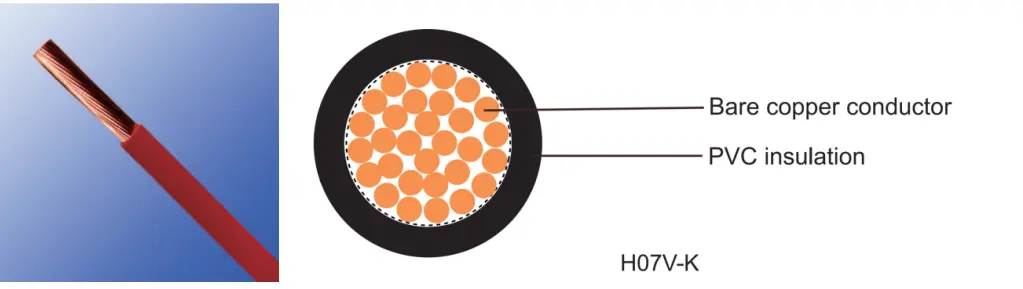

Toote struktuur

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

H07V ühesooneline kaabel, mis koosneb T1R vaskjuhist ja pliivabast PVC-isolatsioonist, on CE-sertifikaadiga ning sellel on suurepärane elektriline jõudlus ja mehaanilised füüsikalised omadused.

Dirigent

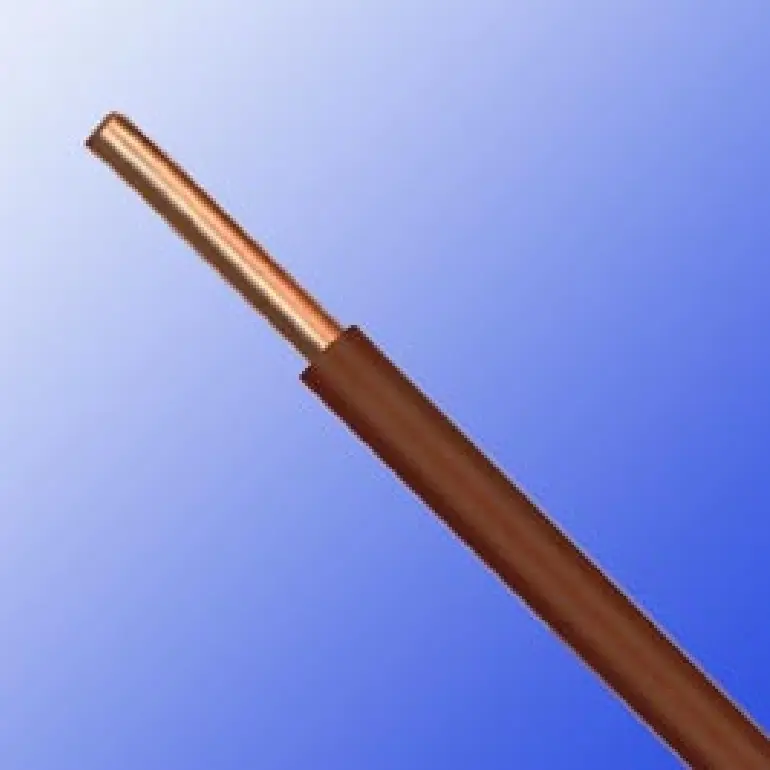

H07V-U: EN 60228 cl-1 standardile vastav tahke paljas vaskjuht, mis tagab stabiilse vooluülekande, sobib fikseeritud juhtmestiku jaoks.

H07V-R: paljas vaskjuhe, mis vastab standardile EN 60228 cl-2, sobib paremini keerukate juhtmestiku rakenduste jaoks, hea tõmbetugevuse ja paindevõimega.

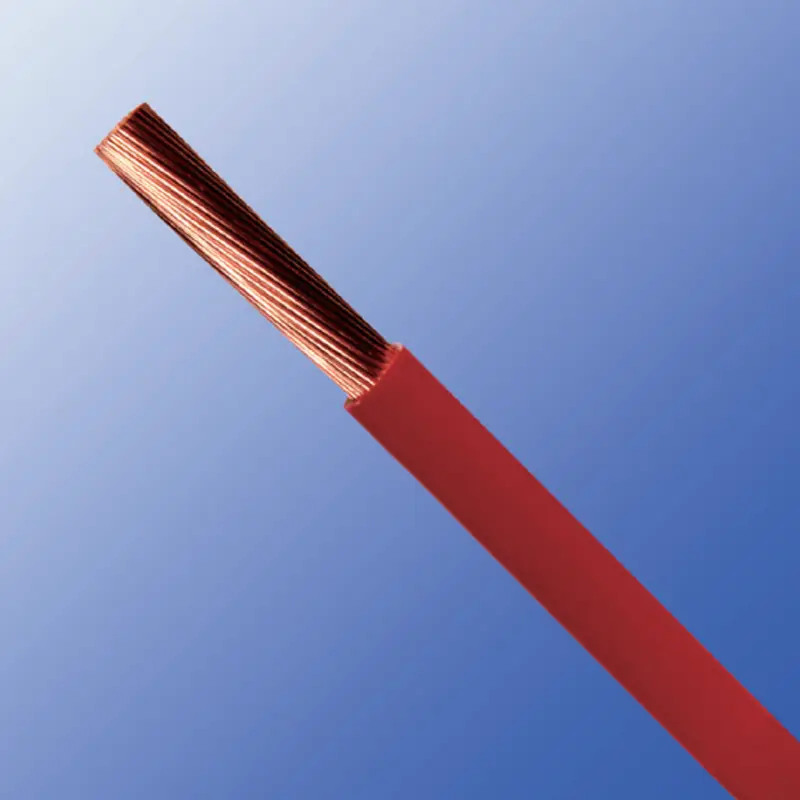

H07V-K: peenahelaline vaskjuht, mis vastab standardile EN 60228 cl-5. Pakub suuremat paindlikkust, sobib suuremat paindlikkust nõudvatesse keskkondadesse, nagu mobiilsed elektriseadmed või suuremat painderaadiust nõudvad kohad.

Isolatsioonikiht

Kaabli isolatsioonimaterjalis on kasutatud TI 2 standardile vastavat pliivaba PVC-d. See tagab hea elektriisolatsiooni ja takistab tõhusalt väliskeskkonnast tulenevat korrosiooni, pikendades kaabli eluiga ja ohutust.

Toote eelised

H07V-K H07V-U H07V-R Painduvaid PVC-isolatsiooniga 1-soonelisi kaableid kasutatakse laialdaselt madalpinge fikseeritud juhtmestikus. Miks on need kaablid väärt valik?

1. Elektriline jõudlus

Toote nimipinge on 450/750 V, mistõttu see sobib enamiku tsiviil- ja tööstuslike madalpinge elektrijaotussüsteemide jaoks. Vaskjuhil on kõrge juhtivus ja madal takistus, mille tulemuseks on minimaalne energiakadu.

PVC isolatsioonil on hea dielektriline tugevus, mis takistab tõhusalt lühiseid ja lekkeid.

2. Mehaaniline ja keskkonnamõju

Kaabli PVC-isolatsioonikihil on teatud kulumiskindlus, õlikindlus ja keemilise korrosioonikindlus. Selle töötemperatuuri vahemik on -5°C kuni +70°C, mistõttu sobib see kuiva või üldisesse sisekeskkonda.

Meie ühesoonelised isoleeritud kaablid omavad ka teatud leegiaeglustust, mis vastavad põhilistele tuleohutusnõuetele.

3. Lihtne paigaldamine

Kõiki kolme mudelit on lihtne paigaldada.

H07V-K-l on painduv juht, mis muudab selle pehmeks ja kergesti painutatavaks isegi kitsastes ruumides või keerukates marsruutimiskeskkondades.

H07V-R-l on keerdunud juht, mis ühendab paindlikkuse ja mehaanilise tugevuse mugavaks kohapealseks paigaldamiseks.

H07V-U-l on tugev juht, lihtne struktuur ja see on sirgjoonelise paigaldamise ajal vähem kalduvus painduda.

Kuidas valida nende kolme kaablitüübi vahel?

Soovitatav valik sõltub tegelikust rakendusestsenaariumist. Usaldusväärse tootjana kasutab Beida oma professionaalset kogemust, et analüüsida valiku aluseid ja anda soovitusi.

▷H07V-U

See on kõige elementaarsem ja madalaima hinnaga valik. Tänu ühele paksule vasktraadile on sellel tugev "vormimisvõime" ja see on väga stabiilne, kui see juhitakse läbi sirgete torude.

Soovitatavad kasutusalad: Varjatud juhtmestik kodu renoveerimisel (pistikupesad, lülitid), hoone põhivoolujaotus.

▷H07V-R

See on jäik traat, ühesoonelise kaabli H07V-U täiustatud versioon. Kui praegune nõudlus on suur ja traadi ristlõikepindala ületab 10 mm2, on vasktraadi üksikul keermel piirangud. Paks vasktraat tuleb jagada 7 või enamaks kokku keeratud ahelaks.

Lühidalt öeldes säilitab H07V-R jäiga traadi juhtivuse stabiilsuse, olles samas pisut paindlikum kui U-tüüpi.

Soovitatavad kasutusalad: tööstusettevõtete sissetulevad liinid, suure võimsusega jaotusmagistraalliinid, pikamaajuhtmete paigaldamine.

▷H07V-K

See tüüp koosneb kümnetest või isegi sadadest peentest vasktraatidest, nagu juuksekiud, ja neid saab kergesti sõlmida nagu köit.

Põhipunkt: väga vibratsioonikindel. Kui teie varustus vibreerib, peate valima K-tüübi.

Märkus. Painduvate juhtmete otsad võivad kuluda. Paigaldamisel tuleb kasutada külmpressitud klemme (Euroopa klemmid/kontaktklemmid); neid ei saa otse kruvide alla keerata, muidu võib halb kontakt põhjustada kergesti tulekahjusid.

Soovitatavad kasutusalad: PLC juhtkapid, jaotuskarpide sekundaarahelad, elektriseadmete sisemine juhtmestik.

Jõudlusparameeter

Nimipinge: 450/750V

Testpinge: 2500 V

Juhi takistus: vt allpool olevat lehte

Töötemperatuur: -5ºC kuni +70ºC

Lühise temperatuur: +160 ºC

Leegiaeglustaja: vastavalt standardile IEC 60332-1-2

Minimaalne painderaadius: 4* OD

Mõõtmete suurus: vaata allpool olevat lehte

Tüüp	Dirigent		Isolatsioon			Elektriline omadus
	Nominaalne pindala	Dirigendi struktuur	Isolatsiooni paksus	Üldine läbimõõt		Juhi takistus temperatuuril 20 ℃ Max
	Nominaalne pindala	Dirigendi struktuur	Isolatsiooni paksus	(mm)		Juhi takistus temperatuuril 20 ℃ Max
	mm	nr/mm	mm	Min	Max	Ω／km
H07V-U	1.5	1/1,38	0.7	2.6	3.2	12.1
	2.5	1/1,78	0.8	3.2	3.9	7.41
	4	1/2,25	0.8	3.6	4.4	4.61
	6	1/2,76	0.8	4.1	5	3.08
H07V-R	1.5	7/0,52	0.7	2.7	3.3	12.1
	2.5	7/0,67	0.8	3.3	4	7.41
	4	7/0,84	0.8	3.8	4.6	4.61
	6	7/1.03	0.8	4.3	5.2	3.08
	10	7/1,32	1.0	5.6	6.7	1.83
	16	7/1,67	1	6.4	7.8	1.15
	25	7/2.10	1.2	8.1	9.7	0.727
	35	7/2,47	1.2	9	10.9	0.524
	50	19/1,75	1.4	10.6	12.8	0.387
	70	19/2.10	1.4	12.1	14.6	0.268
	95	19/2.48	1.6	14.1	17.1	0.193
	120	37/2.00	1.6	15.6	18.8	0.153
	150	37/2,22	1.8	17.3	20.9	0.124
	185	37/2,48	2	19.3	23.3	0.0991
	240	61/2,22	2.2	22	26.6	0.0754
H07V-K	1.5	30/0,24	0.7	2.8	3.4	13.3
	2.5	49/0,24	0.8	3.4	4.1	7.98
	4	56/0,29	0.8	3.9	4.8	4.95
	6	83/0,29	0.8	4.4	5.3	3.30
	10	74/0,40	1.0	5.7	6.8	1.91
	16	117/0,40	1	6.7	8.1	1.21
	25	182/0,40	1.2	8.4	10.2	0.78
	35	256/0,40	1.2	9.7	11.7	0.554
	50	367/0,40	1.4	11.5	13.9	0.386
	70	320/0,51	1.4	13.2	16	0.272
	95	423/0,51	1.6	15.1	18.2	0.206
	120	541/0,51	1.6	16.7	20.2	0.161
	150	675/0,51	1.8	18.6	22.5	0.129
	185	822/0,51	2	20.6	24.9	0.106
	240	1088/0,51	2.2	23.5	28.4	0.0801

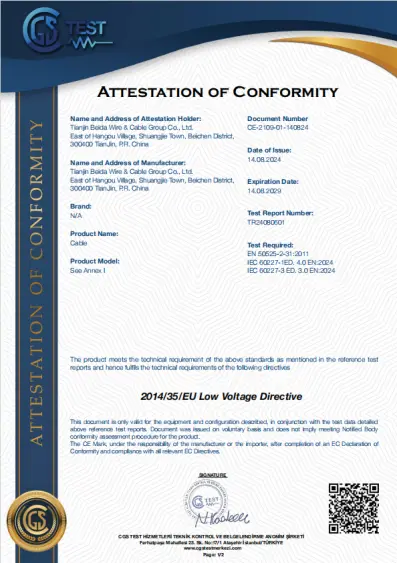

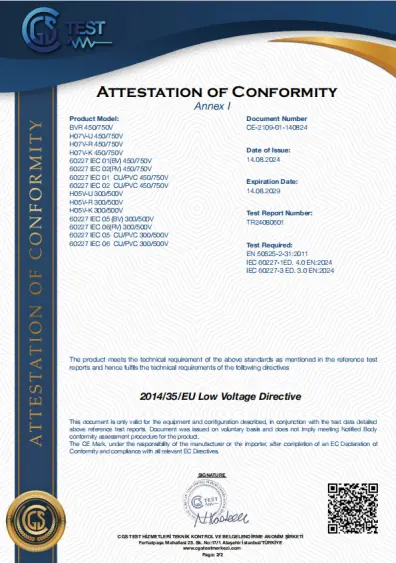

Sertifikaadid ja standard

CE sertifikaadiga

H07v K H07v U H07v R Flexible Pvc Insulated 1 Core Cable

Standard: EN 50525-3-21, IEC 60227-1, IEC 60227-3

Miks valida meid?

Õigeaegne kohaletoimetamine

Meil on tõhus ja lühikeste tootmistsüklitega tootmissüsteem, mis võimaldab tellimusi lühikese ajaga täita.

Suur laovaru

Beida on professionaalne tarnija ja me hoiame oma laos suurt laoseisu, mis võimaldab meil kiiresti tarnida. Olenemata kaabli spetsifikatsioonidest, mida vajate, saame kiiresti vastata.

Kvaliteedistandardid

Meie tooted on valmistatud rangelt vastavalt EN 50525 standardile ja meie kvaliteet on ülemaailmselt sertifitseeritud. Iga kaabel läbib mitu kvaliteedikontrolli.

Pakkimisvalikud

Kaablipakendid on saadaval rulli või kimbu kujul, pakkudes paindlikumaid transpordivõimalusi ja võimaldades valida kõige sobivama pakendamisviisi, lähtudes teie tegelikest vajadustest.

Kohandatud leegiaeglustavad ja tulekindlad kaablid

Kui teil on spetsiifilisi nõudeid, võime toota erineva klassi leegiaeglustavaid ja tulekindlaid kaableid, mis tagavad piisava ohutuse ja kõrgendatud tulekaitsevõime ka siis, kui kaableid kasutatakse erikeskkondades.
