XLPE isolatsiooniga LSZH mantliga soomustamata toitekaabel

XLPE isoleeritud LSZH mantliga mittesoomustatud toitekaablid on Tianjin Beida pakutavad kvaliteetsed tooted, oleme usaldusväärne tootja ja tarnija. See kaabliseeria kasutab XLPE isolatsiooni, mis on toodetud füüsilise ristsidumise protsessiga, millel pole mitte ainult suurepäraseid elektrilisi omadusi (temperatuurikindlus kuni 90 ℃, töötemperatuuri ülemine piir 30% kõrgem kui PVC kaablitel), vaid saavutab molekulaarstruktuuri muutmise kaudu ka kahekordse läbimurde leegiaeglustuses ja keskkonnasõbralikkuses. Selle väliskest on valmistatud spetsiaalselt valmistatud halogeenivabast vähese suitsuga polüolefiinmaterjalist, mis tekitab põlemisel vaid vähesel määral valget suitsu ning selle suitsutihedus ja valguse läbilaskvus vastavad standardi GB/T 17651 kõrgeimatele nõuetele, tagades nähtavuse tulekahju korral ohutus vahemikus.

Praegu on Beida kaabliseeria moodustanud tervikliku tootemaatriksi, mis hõlmab kõiki pingetasemeid 0,6/1kV kuni 26/35kV ja kõiki juhtmete ristlõikeid vahemikus 1,5mm² kuni 1000mm². Nende hulgas sobib tüüp WDZ-YJY kuivadesse sisekeskkondadesse, samal ajal kui WDZ-YJY23 tüübil on niiske keskkonna jaoks optimeeritud ümbrise valem ja tüüp WDZ-YJY43, millele on lisatud pikisuunaline veekindla kihi kujundus, suudab vastata eristsenaariumide, näiteks maa-aluste torude koridoride vajadustele.

Toote struktuur

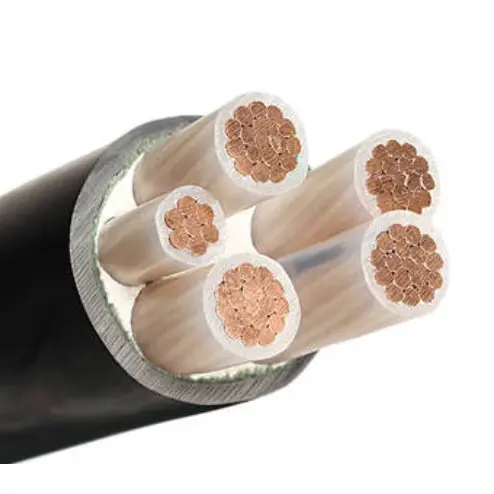

XLPE isolatsiooniga LSZH mantliga soomustamata toitekaabel koosneb T1R vaskjuhist, XLPE isolatsioonist ja LSOH polüolefiinümbrisest.

Juht: vasest või alumiiniumist juhe, ümmargune või vormitud, klass 2 vastavalt standardile IEC 60228

ja GB/T 3956-2008, ristlõike pindala ei ületa 6 mm², kindel ümmargune

võib kasutada juhet, IEC 60228 ja GB/T 3956-2008 klass 1.

Isolatsioon: isolatsiooni paksus, materjali omadused peavad vastama standarditele IEC 60502 ja GB/T 12706.

Südamiku värvus: 1 südamik: punane või kollane või roheline või sinine või must

2 südamikku: punane, sinine või punane, must

3 südamikku: kollane, roheline, punane või punane, kollane, sinine

4 südamikku: kollane, roheline, punane, sinine või punane, kollane, sinine, must

5 südamikku: kollane, roheline, punane, sinine, must või punane, kollane, sinine, must, roheline

Üle 5 coes: valged südamikud musta numbriga või tehniline kokkulepe kliendiga

Väliskest: ümbrise paksus, materjali omadused peavad vastama standarditele IEC 60502 ja GB/T 12706.

Leegiaeglustav kaabel: kasutada tuleb leegiaeglustavat LSOH polüolefiinist väliskest materjali. Leegiaeglustajad võib jagada kolme kategooriasse: A, B ja C.

Tulekindel kaabel: juhtme ümber tuleb kerida kaks kihti vilgukivi teipi.

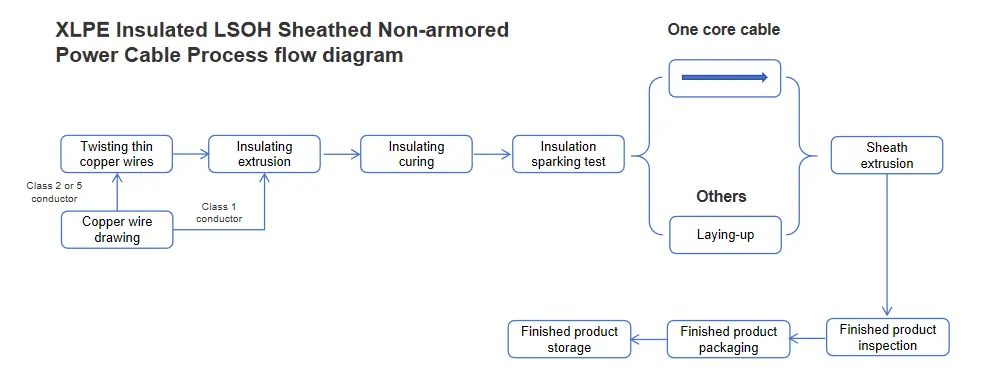

Protsessi vooskeem

Toote rakendus

Metroo, maa-aluse tunneli, tsiviilõhutõrjetehnika ja muude maa-aluste suletud insenertehniliste jaoks oluliste tehasehoonete, võtmelaborite, andmekeskuste, keemiatehaste, kõrghoonete, haiglate, kaubanduskeskuste, koolide, spordisaalide, kinode, kiirraudteejaamade/lennujaama ooteruumide ja muude rahvarohkete kohtade jaoks, kus on kõrged ohutus- ja korrosiooninõuded.

Võrdlus tavalise PVC mantliga kaabliga

Jõudlusparameeter

Toote nimipinge on 0,6/1 kV. Katsetamise ajal rakendati kuni 3,5 kV katsepinget ja seda hoiti 5 minutit ilma rikketa, näidates usaldusväärset isolatsioonivõimet. Mis puudutab juhtme takistust, siis 20 ℃ juures vastab selle juhi takistuse väärtus rangelt IEC 60228 või GB/T 3956 standarditele, tagades stabiilse elektrilise jõudluse.

Temperatuuri kohanemisvõime osas on tootel suurepärane jõudlus, töötades stabiilselt laias temperatuurivahemikus -5 ℃ kuni +90 ℃. Isegi lühise tingimustes talub see kahjustamata temperatuuri kuni +250 ℃. Mis puudutab paindejõudlust, siis toote minimaalne painderaadius on 15-kordne välisläbimõõt ja minimaalne staatiline painderaadius 10-kordne välisläbimõõt, mis tagab paindlikkuse paigaldamise ja kasutamise ajal.

Lisaks vastab XLPE isolatsiooniga LSZH mantliga mittesoomustatud toitekaabel kõrgetele leegiaeglustuse ja tulekindluse standarditele. Selle leegiaeglustus vastab IEC 60332 või GB/T 19666 standarditele, takistades tõhusalt tule levikut; selle tulepüsivus vastab standarditele IEC 60331 või GB/T 19666, tagades selle teatud funktsionaalsuse säilimise ka äärmuslikes tingimustes, näiteks tulekahjudes. Samal ajal vastavad toote pH-väärtus ja juhtivus rangelt standarditele IEC 60754 ja GB/T 19666-2019, selle valguse läbilaskvus vastab standarditele IEC 61034 ja GB/T 19666-2019 ning kogu halogeenhappegaasi eraldumine vastab ka standarditele/607 I4EC. 19666-2019 standardid, tagades igakülgselt toote ohutuse ja keskkonnasõbralikkuse.

Voolu kandevõime amprites (A)

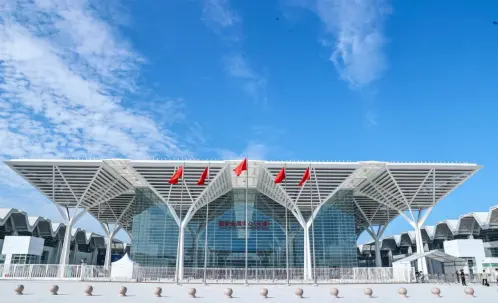

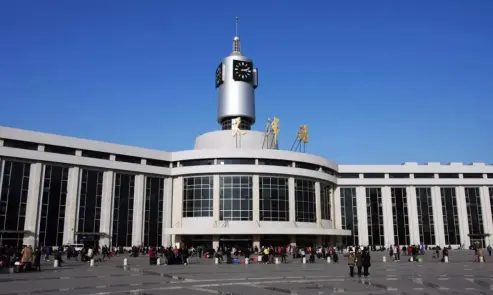

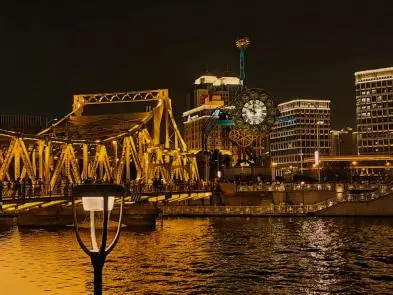

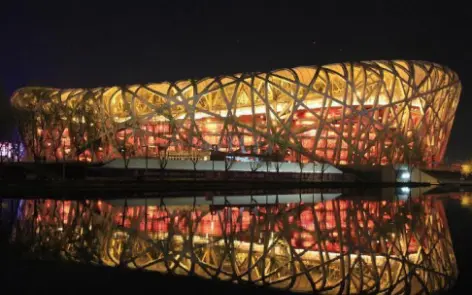

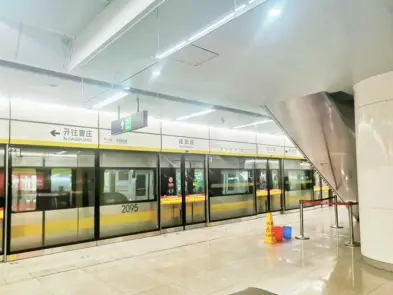

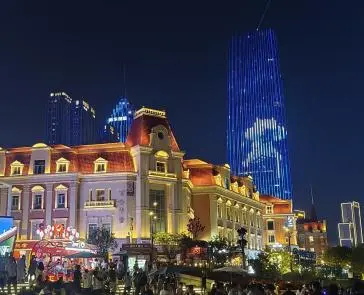

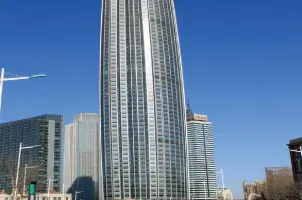

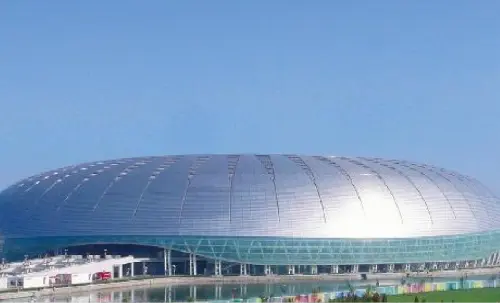

Järjestikused juhtumid

Pakendamine ja kohaletoimetamine

Pakendi üksikasjad:

Selle määrab ostetud kogus ja nõuded. Võib läbi rääkida.

Sadam: Tianjini sadam

Kohaletoimetamine: meritsi, õhuteed pidi, kiirpostiga.
