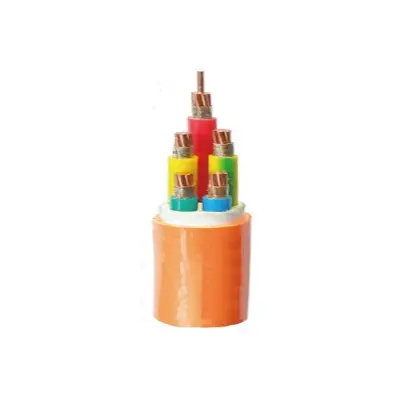

BBTRZ painduvad tulekindlad kaablid

Kasutusala:

BBTRZ painduvaid tulekindlaid kaableid kasutatakse põhitoiteliinina alajaamast (või peajaotusruumist) tulekaitsesüsteemi või spetsiaalsetes ja I klassi asukohtades. Neid tuleb kasutada A-klassi tulekindlate kaablitena või 90°C madala suitsuga halogeenivabade leegiaeglustavate kaablite pikaajalisel kasutamisel. Neid kaableid kasutatakse fikseeritud paigaldusrakendustes.

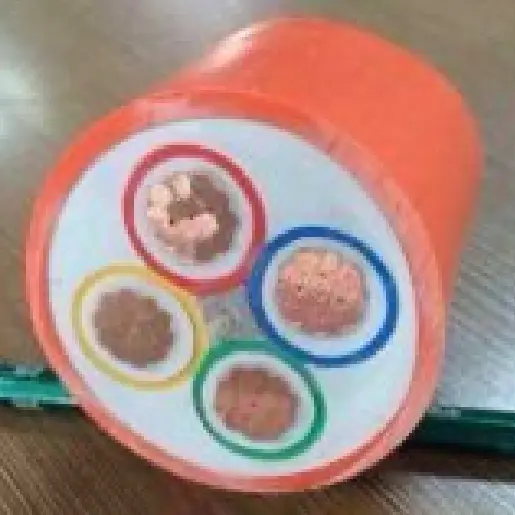

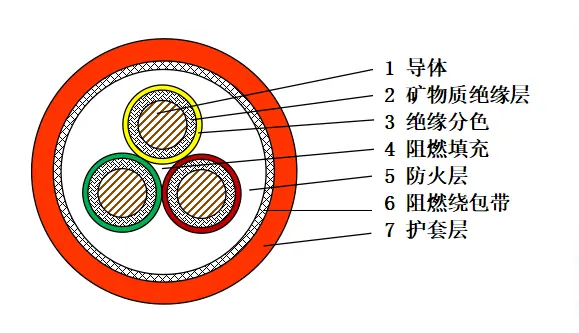

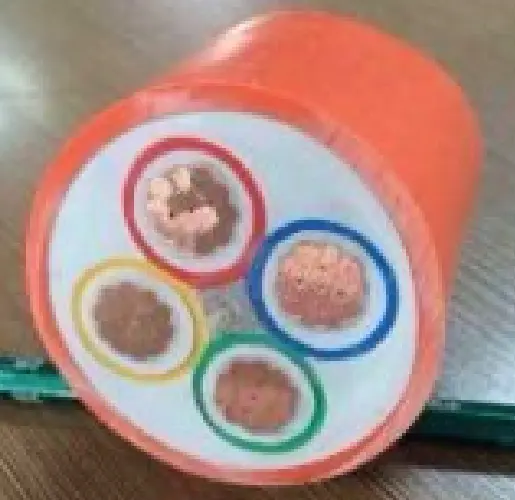

Toote struktuur

Kaabli struktuuri disain on hoolikas ja professionaalne. Juhtosas kasutatakse kas esimest või teist tüüpi lõõmutatud vaskjuhti, millel on suurepärane juhtivus ja paindlikkus, mis vastab erinevate stsenaariumide jõuülekande vajadustele.

Mineraalses isolatsioonikihis on kasutatud mähitud tulekindlat vilgukiviteipi, mis tänu oma ainulaadsetele materjaliomadustele suudab tõhusalt takistada tule levikut kõrgete temperatuuride või leekide korral, pakkudes kaablile usaldusväärset tulekaitset.

Värvikoodiga isolatsioonikihis kasutatakse ristseotud polüetüleenist isolatsioonimaterjali koos erinevate värvikoodimismeetoditega. Võib lisada isolatsioonivärvi või kasutada värviteipe, värvilisi lõngasid jne, mis hõlbustab vooluahelate kiiret ja täpset tuvastamist kaabli paigaldamise ja hoolduse ajal.

Kaabli täitmise protsessis kasutatakse keskel leegi leviku tõkestamiseks leegiaeglustavaid täitematerjale. Vahepeal saab täitematerjalide sidumiseks kasutada ümbristelinti, et tagada tihe täitmine ja konstruktsiooni stabiilsus.

Tulekindel kiht koosneb mineraalidest ja ümbristelintidest. Esiteks, tuletõkke ehitamiseks ekstrudeeritakse kaablisüdamikule mineraalmaterjali kiht, millel on sellised eelised nagu tulekindlus, tulekindlus, kõrge temperatuurikindlus ja soojusisolatsioon. Väliskihti kaitseb selle ümber mähitud leegiaeglustav teip, et tugevdada tulekindlust ja tagada kaabli ohutu töö ekstreemsetes keskkondades.

Kest on valmistatud halogeenivabast vähese suitsu tekitavast leegiaeglustavast polüolefiinkattematerjalist, millel on suurepärased leegiaeglustavad omadused ja mis ei tekita põlemisel kahjulikku suitsu, vähendades seega kahju personalile ja keskkonnale. Kest on tavaliselt oranži või mandariini värvi, mis on pilkupüüdev ja kergesti tuvastatav. Seda saab soovi korral ka mustaks värvida, et vastata erinevate kasutusstsenaariumide vajadustele.

Jõudlusparameeter

Selle BBTRZ painduvate tulekindlate kaablite nimipinge on 0,6/1kV. Katsefaasis rakendati 5 minutiks katsepinget 3,5 kV ja riket ei toimunud. Kaablijuhi pikaajaline lubatud töötemperatuuri piirang on 90 ℃. Kaabli paigaldamisel ei tohi ümbritseva õhu temperatuur olla madalam kui 0 ℃. Minimaalne painderaadius on 12 korda suurem kaabli välisläbimõõdust (12*OD). Mineraalne isolatsioonikiht on valmistatud mitmest kihist tulekindlate omadustega vilgukivi teibist.

Tulekindluse poolest vastab see kaabel nii ettevõtte standardite kui ka IEC 60331-1 nõuetele, põlemiskestusega kuni 180 minutit. Seoses juhtme takistusega temperatuuril 20 ºC peab see vastama kas 1. või 2. tüüpi lõõmutatud vaskjuhtide spetsifikatsioonidele, nagu on kirjeldatud standardites GB/T 3956 ja IEC 60228. Isolatsioonitakistuse osas ei tohiks kaabli isolatsioonitakistus olla väiksem kui 100 MΩ·km ümbritseval temperatuuril.

Lisaks peab valmis kaabel läbima tulepüsivuse testi, mille katsemeetod järgib standardi GB/T 19216.21 sätteid. Tulega kokkupuute temperatuur on seatud 950–1000 ℃, kestusega 180 minutit, millele järgneb 15-minutiline jahutusperiood. Selle aja jooksul ei tohi kaablis esineda lühiseid ega vooluahelaid.

Ühised kaabli spetsifikatsioonid

Painduva tulekindla kaabli BBTRZ eelised ja puudused võrreldes mineraalisolatsiooniga kaabliga BTTZ:

Eelised:

Kaabli isolatsioon ei ima niiskust ja sellel on stabiilne isolatsioonivõime.

Fikseeritud pikkusega saab toota mitut südamikku, mis vähendab kaablite vahepistikute arvu.

Konstruktsioon on paindlik, hõlbustades kaabli painutamist ja vähendades paigaldamise raskusi.

Kaableid saab kasutada ilma spetsiaalsete otsteta, mis vähendab tarvikute maksumust.

Puudused: tulepüsivus on veidi halvem ja ei vasta BS 8491 nõuetele.

Maksimaalne töötemperatuur on 90 ℃, mis ei ulatu BTTZ 250 ℃

Kõrgeim põlemistõhususe tase võib vastata klassi B1 nõuetele, kuid ei saa vastata A-klassi nõuetele.

Rakenduse stsenaariumid:

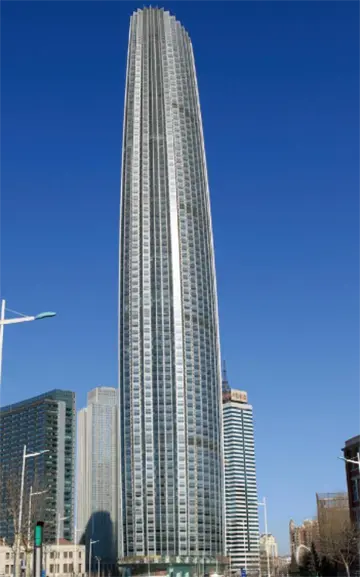

kõrghoone

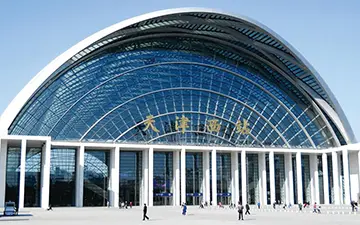

raudteejaam

lennujaama terminal

ajaloolisi huvipakkuvaid ja maalilisi kohti

Pakendamine ja kohaletoimetamine

Pakendi üksikasjad:

Selle määrab ostetud kogus ja nõuded. Võib läbi rääkida.

Sadam: Tianjini sadam

Kohaletoimetamine: meritsi, õhuteed pidi, kiirpostiga.
