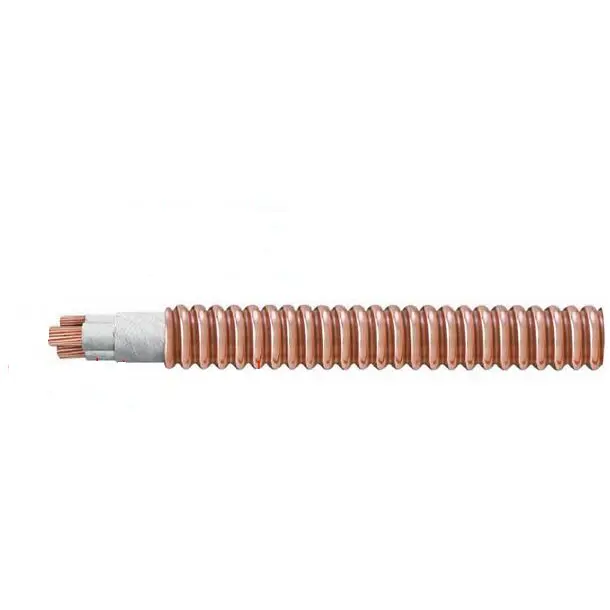

RTTZ tulekindel gofreeritud vaskkaabel

Tianjin Beida on RTTZ tulekindla lainepapist vaskkaabli tarnija ja tehas Hiinas. Kaablid koosnevad vasest keermestatud juhtmetest, sünteetilisest vilgukivist lindist isolatsioonist ja gofreeritud vaskteibist. Need kaablid koosnevad täielikult anorgaanilistest materjalidest ja nende pidev töötemperatuur on 90 °C. Need suudavad säilitada toiteallikat 3 tundi leegi tingimustes vahemikus 950 °C kuni 1000 °C, ilma et tekiks lühiseid või katkestusi. Tulekahju korral ei tekita need kaablid peaaegu suitsu ega mürgiseid gaase. Kui on vaja täiendavat kaitset, võib kaabli mehaaniliste ja niiskuskindlate omaduste parandamiseks vasest ümbrise peale kanda halogeenivaba, vähese suitsu tekitava mittemetallist kesta.

Saada päring

Tootekirjeldus

Valige oma tootjaks ja tarnijaks Tianjin Beida, valige usaldusväärne RTTZ tulekindla lainepapist vaskkaabli lahendus. Pakume tehase otsehindu.

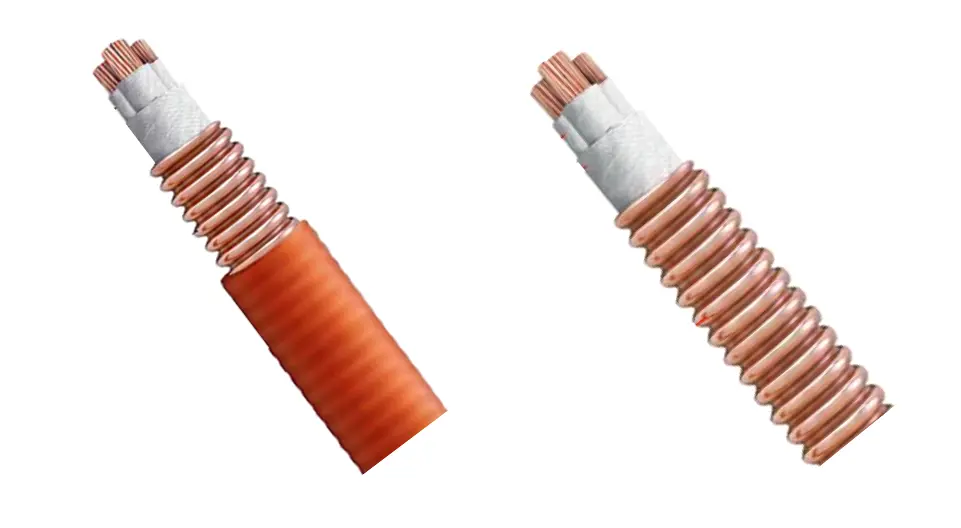

Rttz Fire Retardant Corrugated Copper Cable

Kasutusala:

kaabli mudel	Kohaldatavad stsenaariumid	Rakenduse stsenaariumid
RTTZ	Nimipinge 0,6/1kV ja alla selle, sobib jõuülekandeks ja jaotuseks kohtades, kus on kõrged tulekaitsenõuded, eriti tuletõrje- ja avariitoiteliinidele	Kõrghooned, haiglad, metrood, tunnelid, andmekeskused, kaubanduskeskused, näitusesaalid, garaažid, meelelahutuskohad, keemiatööstus, metallurgia ja muud kõrge temperatuuriga/süttivad ja plahvatusohtlikud kohad
WD-RTTYZ	Sarnaselt RTTZ-ga peab see vastama ka vähesuitsu, halogeenivaba ja leegiaeglustaja nõuetele, mis on ette nähtud personalimahukate suletud ruumide jaoks	Piirkonnad, kus kehtivad ranged suitsutoksilisuse ja valguse läbilaskvuse nõuded, nagu metrood, tuumaelektrijaamad, koolid, haiglad, toidutehased, kõrghooned ja suured kompleksid

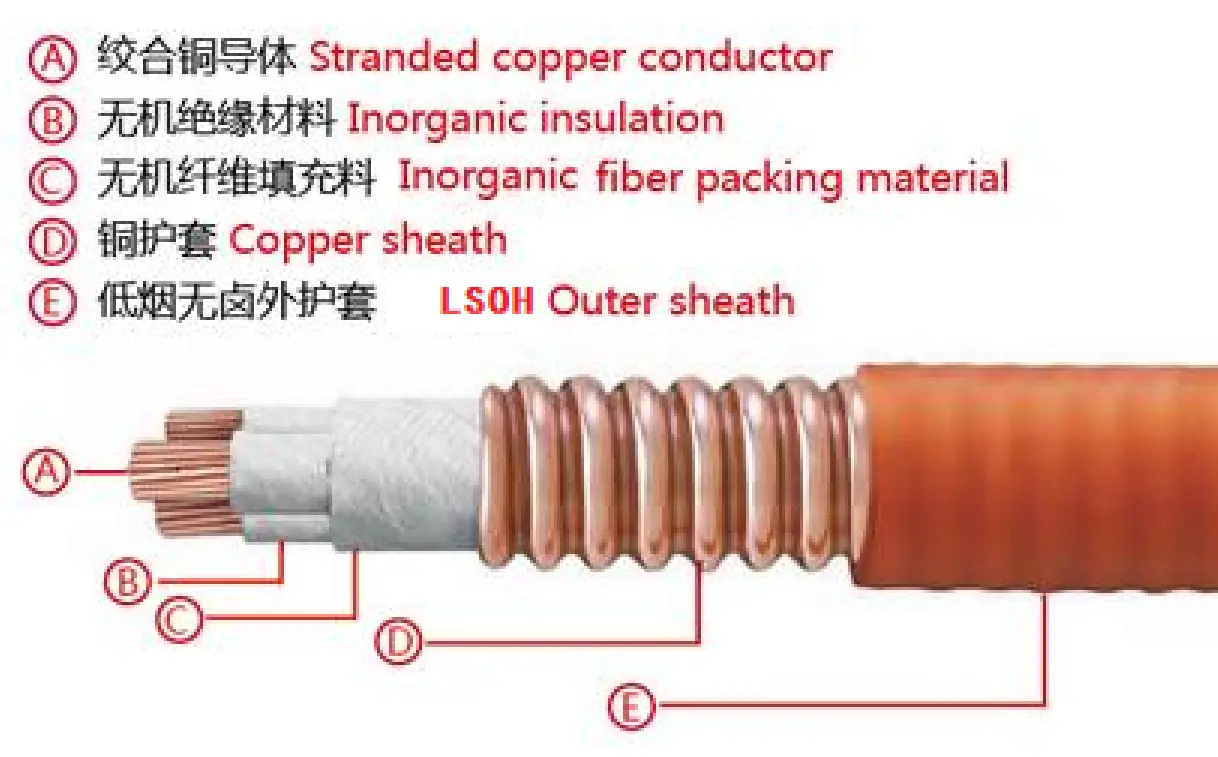

Toote struktuur

Kaabli ehitus ja tehnilised nõuded

Juht: kasutage esimest või teist tüüpi lõõmutatud vaskjuhte.

Mineraalne isolatsioonikiht: valmistatakse tulekindla vilgukivist teibi või muude sarnaste funktsioonidega mineraalsete isolatsiooniteipide mähkimise teel.

Kaabli kokkupanek ja kaitsekiht: kaablisüdamikud on tihedalt täidetud leegiaeglustavate ja tulekindlate omadustega materjalidega ning kaitsekiht koosneb sobivast leegiaeglustavast ja tulekindlast teibist, mis on ümber mähitud.

Vasest metallist ümbris: see on toodetud vaskriba argoonkaarkeevitustehnoloogia abil ja gofreeritud.

Kattekiht: see on valmistatud halogeenivabast, vähese suitsuga, leegiaeglustavast polüolefiinkattematerjalist. Üldiselt on see oranž või mandariin, kuid musta saab valida vastavalt nõuetele.

struktuuriskeem

Rttz Fire Retardant Corrugated Copper Cable

Jõudlusparameeter

RTTZ tulekindel gofreeritud vaskkaabli nimipinge on 0,6/1kV. Katsepingeks on seatud 3,5 kV ja pinget rakendatakse pidevalt 5 minutit, ilma et selle aja jooksul tekiks rikkeid. Kaablijuhtme maksimaalne lubatud pikaajaline töötemperatuur on 90 ℃.

Kaablite paigaldamisel ei tohiks ümbritseva õhu temperatuur olla madalam kui 0 ℃. Minimaalne painderaadius on kaabli välisläbimõõt 12 korda suurem. Mineraalne isolatsioonikiht on hoolikalt valmistatud, kasutades mitut kihti tulekindlat vilgukivi teipi.

20ºC juures peab juhtme takistus rangelt vastama 1. või 2. tüüpi lõõmutatud vaskjuhtide standarditele GB/T 3956 ja IEC 60228. Ümbritseva õhu temperatuuril ei tohi kaabli isolatsioonitakistus olla väiksem kui 100 MΩ·km.

Tulepüsivuse testimise osas vastab see täielikult GB/T 34926 standardnõuetele. Spetsiifiline katsemeetod on järgmine:

Esiteks viige läbi C, W, Z testid vastavalt standardile BS 6387;

Teiseks viiakse test läbi vastavalt standardi BS 8491 sätetele;

Kolmandaks viige läbi tulepüsivuse test vastavalt standardile GB/T 19216.21, mille temperatuur on 950–1000 ℃, tulega kokkupuute kestus 180 minutit ja jahutusperiood 15 minutit. Selle aja jooksul ei tohi kaablis esineda lühiseid ega vooluahelaid.

Toote esitusviis

Tootekood

Vilgulindiga mineraalisolatsiooniga gofreeritud vasest mantliga kaabel………R

Polüolefiinist väliskest……………Y

Vaskjuht ........................ T

Halogeenivaba ja vähese suitsuga ……………………WD (valikuline)

Vasest tupp .......................... T

Leegiaeglustavad klassid A/B/C... ZA/B/C

Vilgukivi teip ................................................................................................Z

Nimipinge …………………0,6/1

Kaabli spetsifikatsioonid

tuumade arv	1	2	3	4	5	3+1, 3+2	4+1
ristlõige mm²	25-630	1,5–300	1,5–240	1,5–185	1,5–150	4～185	4–150

Ettevaatusabinõud kaablite jaoks

Paigaldamine

Paigaldusmeetod: Seda saab paigaldada tunnelitesse, kaablikraavidesse, kandikutesse, süvenditesse ja šahtidesse, toetades nii avatud kui ka varjatud paigaldamist. Ühesooneliste kaablite puhul on pöörisvoolukadude vältimiseks keelatud kasutada fikseerimiseks magneti juhtivaid materjale (nt raudtraati).

Painutus ja ulatus: reguleerige painderaadiust vastavalt tootja spetsifikatsioonidele. Horisontaalse riidepuu ulatuse viide: välisläbimõõduga ≤ 20 mm on vahemik 400 mm; nende puhul, mis on >20mm, on vahemik 800mm. Vertikaalse toe ulatuse korral: välisläbimõõduga ≤20 mm on ulatus 1500 mm; nende puhul, mis on >20mm, on vahemik 1000mm.

Lahtikerimine ja fikseerimine: Keerake kaabel lahti vastavalt kaablirullile märgitud suunale, et vältida keerdumist; vaadake ülaltoodud nõudeid kaablirenni kinnitusava kohta.

Klemm ja pistik

Klemmide valmistamine: eemaldage otsajuhtmest umbes 300 mm isolatsiooni, suruge traadi nina kokku ja kasutage megaohmomeetrit, et testida isolatsioonitakistust vasest ümbrise ja juhtme vahel, samuti juhtide vahel. Kui olete veendunud, et isolatsioonitakistus on rahuldav, paigaldage tihendamiseks termokahanev hülss.

Vahepistikud: Eelistatakse kasutada viimistletud pistikuid, mille tulepüsivus vastab kaabli korpuse tulepüsivusele. Kohapealse paigaldamise käigus on vaja tagada rikkekohtade vähendamiseks tihendus ja isolatsioon.

Kasutamine ja hooldus

Temperatuuri reguleerimine: normaalse töö ajal ei tohiks juhi temperatuur ületada 90 ℃. Kui juht ei ole puudutatav ega puutu kokku süttivate materjalidega, saab ümbrise temperatuuri tõsta 105 ℃-ni.

Isolatsiooni testimine: kasutage regulaarselt meggerit, et testida isolatsioonitakistust, et tagada niiskuse ja kahjustuste puudumine; ohutuse tagamiseks tuleb vasest ümbris usaldusväärselt maandada.

Kaotuse vältimine ja kaitse: vältige ümbrise kriimustamist teravate esemetega ja lisage seinte/põrandaplaatide läbimisel kaitsehülsid, et vältida mehaanilisi kahjustusi.
