XLPE isoleeritud PVC mantliga STA toitekaabel

Kui otsite usaldusväärset XLPE-isolatsiooniga PVC-kattega STA toitekaabli tootjat ja tarnijat, saate valida Tianjin Beida. See toode on laialdaselt kasutatav teraslindiga soomustatud toitekaabel madalpinge jõuülekande jaoks, mille saab matta otse maa alla. Erineva läbilaskevõime järgi on tavaline kaablijuhtme ristlõikepindala vahemikus 2,5 mm2 kuni 500 mm2.

Saada päring

Tootekirjeldus

Tuginedes Tianjin Beida Cable Groupi 35-aastasele sügavale viljelemisele kaablitööstuses, tõime turule XLPE isoleeritud PVC-kattega STA toitekaabli, mida võib nimetada madalpinge jõuülekandevälja tugevuseks.

Hiina tuntud kaubamärgi, ISO-süsteemi sertifikaadi ja muude autoriteetsete kvalifikatsioonidega kõrgtehnoloogilise ettevõttena toetavad Beida Group rahvusvahelised täiustatud tootmis- ja katseseadmed ning teadus- ja arendustegevuse investeeringud 3,1% aastasest müügimahust, nii et sellel teraslindil soomustatud kaablil on võrratud peamised eelised.

Selle XLPE isolatsioonimaterjal tagab suurepärase elektrilise jõudluse ja kuumakindluse, teraslindi soomuse disainiga PVC-katte, et saavutada tugev niiskuskindlus, korrosioonikindlus, vastupidavus mehaanilistele kahjustustele, otsene maetud paigaldamine ilma täiendava kaitseta, lahendab suurepäraselt madalpinge jõuülekande paigalduskompleksi, halva keskkonnaga kohanemisvõime, ohutusriskid ja muud valupunktid, et pakkuda ülemaailmsetele klientidele stabiilseid ja usaldusväärseid jõuülekandelahendusi.

Levinud kaablitüübid on YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/STA.

Toote struktuur

Xlpe Insulated Pvc Sheathed Sta Power Cable

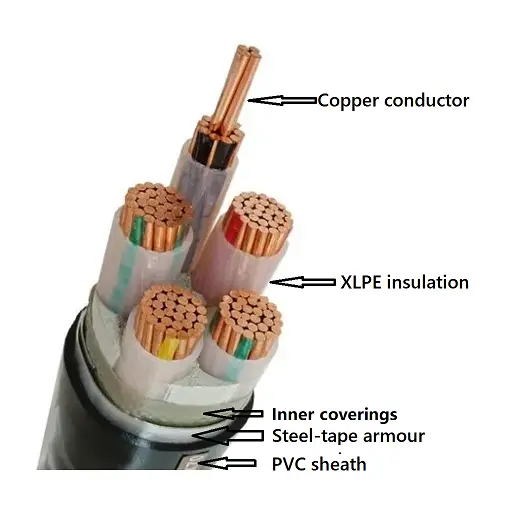

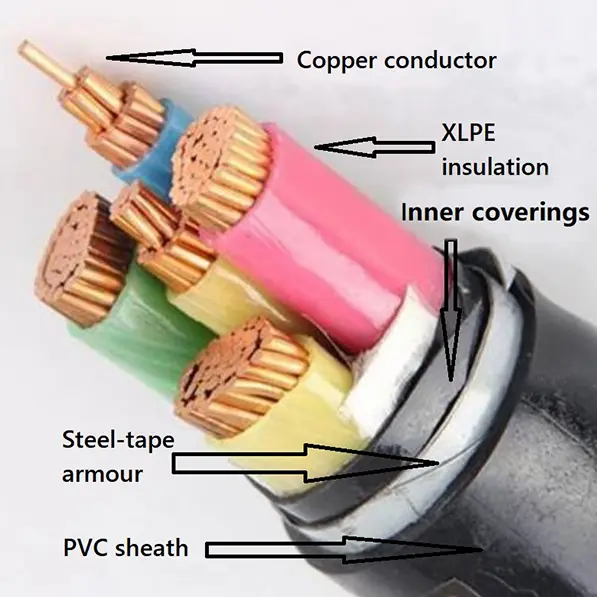

XLPE isoleeritud PVC ümbrisega STA toitekaabel koosneb T1R vaskjuhist, XLPE isolatsioonist, PVC ümbrislindist Teraslintsoomust ja PVC ümbrisest.

Juht: vasest või alumiiniumist juhe, ümmargune või vormitud, klass 2 vastavalt standardile IEC 60228

ja GB/T 3956-2008, ristlõike pindala ei ületa 6 mm², kindel ümmargune

võib kasutada juhet, IEC 60228 ja GB/T 3956-2008 klass 1.

Isolatsioon: isolatsiooni paksus, materjali omadused peavad vastama standarditele IEC 60502 ja GB/T 12706.

Südamiku värvus: 1 südamik: punane või kollane või roheline või sinine või must

2 südamikku: punane, sinine või punane, must

3 südamikku: kollane, roheline, punane või punane, kollane, sinine

4 südamikku: kollane, roheline, punane, sinine või punane, kollane, sinine, must

5 südamikku: kollane, roheline, punane, sinine, must või punane, kollane, sinine, must, roheline

Üle 5 koe: valged südamikud musta numbriga või erinevat värvi lindiga

Sisekatted: sisemised katted võivad olla pressitud või lapitud. Materjalid peavad vastama kaabli töötemperatuurile ja ühilduma isolatsioonimaterjaliga.

Teraslintsoomus: mitmesoonelistes kaablites kantakse soomus sisekattele, mis vastab kahekordsele teraslindile. Ühesoonelised kaablid kasutamiseks vahelduvvooluvõrgus. süsteemid peavad koosnema mittemagnetilisest teraslindist.

Väliskest: ümbrise paksus, materjali omadused peavad vastama standarditele IEC 60502 ja GB/T 12706.

Leegiaeglustav kaabel: tuleb kasutada leegiaeglustavat PVC-väliskesta materjali. Leegiaeglustajad võib jagada kolme kategooriasse: A, B ja C.

Tulekindel kaabel: juhtme ümber tuleb kerida kaks kihti vilgukivi teipi.

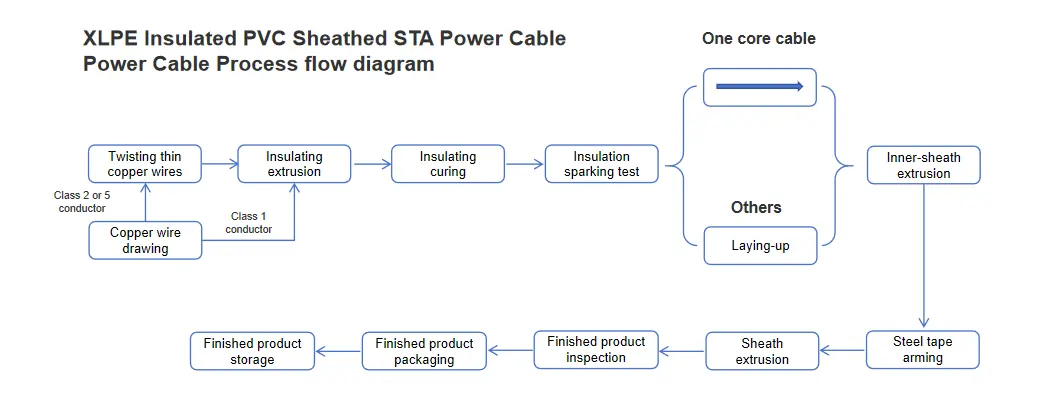

Protsessi vooskeem

Xlpe Insulated Pvc Sheathed Sta Power Cable

Toote rakendus

Ristseotud polüetüleenist isolatsiooniga PVC mantliga teraslindiga soomustatud toitekaabel, sest see teraslindi kaitsega kaabel, sobib jaotusvõrku või elektriülekandeks mõeldud tööstusseadmetesse.Selle saab matta otse maa alla, saab paigaldada kaablikraavi või silda, kaabel talub teatud survet, kuid ei talu pinget.

Toote paigaldustingimused:

Kaabli paigaldamise ümbritsev temperatuur PVC-isolatsiooni või PVC-kattega või halogeenivaba leegiaeglustava ümbrisega kaablite puhul ei tohi ümbritseva õhu temperatuur paigaldamise ajal olla madalam kui 0 ℃.

Minimaalne painderaadius kaabli paigaldamiseks

projekt	ühetuumaline kaabel		mitmesooneline kaabel
projekt	soomusteta	soomustatud	soomusteta	soomustatud
Kaabli minimaalne painderaadius paigaldamisel	20D	15D	15D	12D
Kaablite minimaalne painderaadius ühenduskarpide ja otste läheduses	15D	12D	12D	10D
Märkus: D on kaabli välisläbimõõt

Jõudlusparameeter

Nimipinge: 0,6/1 kV

Testpinge: 3,5 kV 5 minuti jooksul riket ei ilmnenud

Töötemperatuur: -0ºC kuni +90ºC

Lühise temperatuur: +250 ºC

Voolu kandevõime amprites (A)

Nimipinge 0,6/1kV XLPE isolatsiooni toitekaabel
voolu kandevõime amprites (A)
Ümbritsev temperatuur: õhus: 40 ℃, maapinnas: 25 ℃
Juhi temperatuur: 90 ℃
Pinnase soojustakistuse koefitsient: 1,0k·m/W
Tüüp	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Südamiku arv	Ühetuumaline				Mitu südamikku
Ristlõike pindala, mm²	Õhus		Maa sees		Õhus		Maa sees
Ristlõike pindala, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Märkus: Ühesooneliste kaablite soomus on valmistatud mittemagnetilistest materjalidest.
