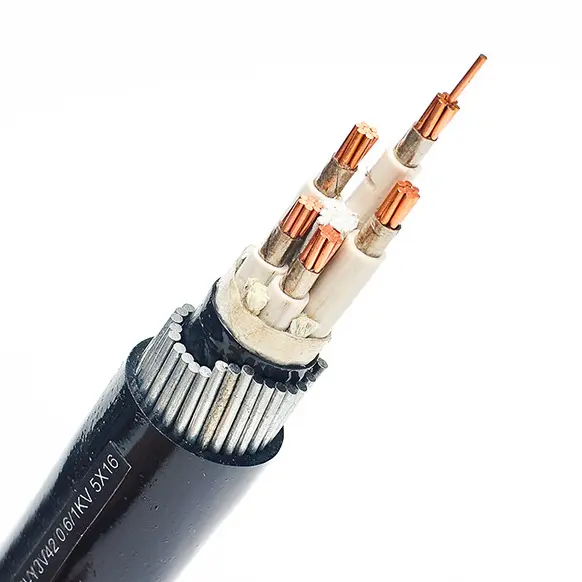

XLPE isoleeritud PVC-kattega SWA toitekaabel

XLPE isoleeritud PVC-kattega SWA toitekaabli professionaalse tootjana on Beida Groupil üle kolme aastakümne pikkune kogemus. Seda kaablit saab paigaldada horisontaalselt või vertikaalselt ning see talub teatud rõhku ja pingeid. Seda kasutatakse peamiselt kõrghoonekaablite vertikaalseks paigaldamiseks, suurte langustega mägipiirkondadesse jne madalpinge jõuülekande jaoks.

Saada päring

Tootekirjeldus

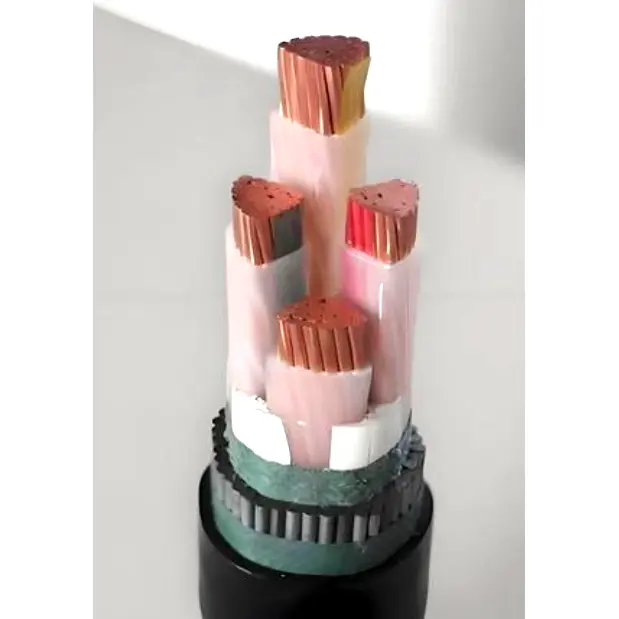

XLPE isoleeritud PVC mantliga SWA toitekaabel koosneb T1R vaskjuhist, XLPE isolatsioonist, PVC ümbrislindist Teraspaisu soomust ja PVC ümbrisest.

Levinud kaablitüübid on YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XPVC/PVC.

Toote struktuur

Xlpe Insulated Pvc Sheathed Swa Power Cable

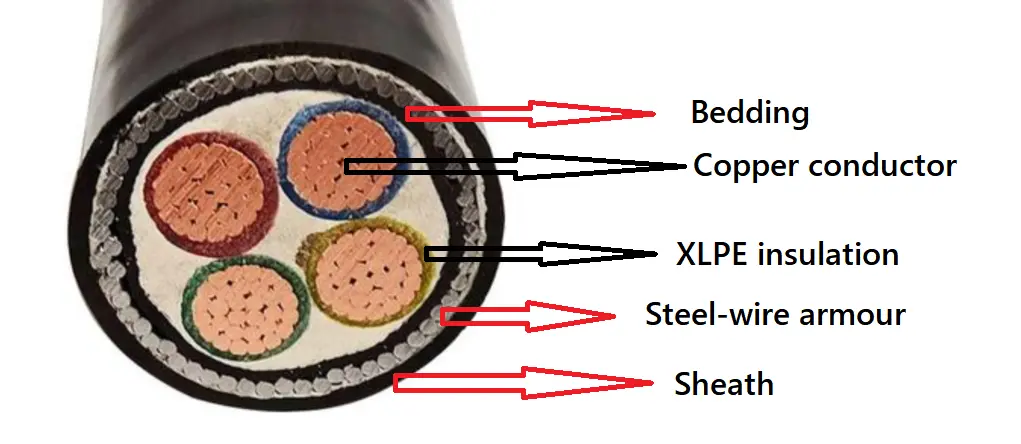

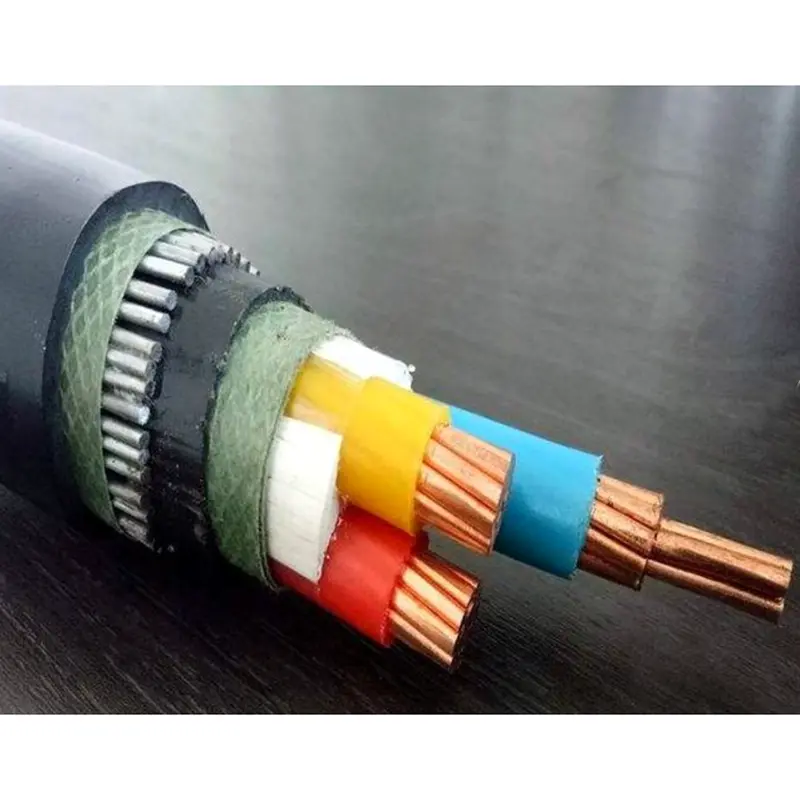

XLPE isoleeritud PVC mantliga SWA toitekaabel koosneb T1R vaskjuhist, XLPE isolatsioonist, PVC ümbrislindist Teraspaisu soomust ja PVC ümbrisest.

Juht: vasest või alumiiniumist juhe, ümmargune või vormitud, klass 2 vastavalt standardile IEC 60228

ja GB/T 3956-2008, ristlõike pindala ei ületa 6 mm², kindel ümmargune

võib kasutada juhet, IEC 60228 ja GB/T 3956-2008 klass 1.

Isolatsioon: isolatsiooni paksus, materjali omadused peavad vastama standarditele IEC 60502 ja GB/T 12706.

Südamiku värvus: 1 südamik: punane või kollane või roheline või sinine või must

2 südamikku: punane, sinine või punane, must

3 südamikku: kollane, roheline, punane või punane, kollane, sinine

4 südamikku: kollane, roheline, punane, sinine või punane, kollane, sinine, must

5 südamikku: kollane, roheline, punane, sinine, must või punane, kollane, sinine, must, roheline

Üle 5 koe: valged südamikud musta numbriga või erinevat värvi lindiga

Sisekatted: sisemised katted võivad olla pressitud või lapitud. Materjalid peavad vastama kaabli töötemperatuurile ja ühilduma isolatsioonimaterjaliga.

Terastraatsoomus: mitmesoonelistes kaablites tuleb soomus kanda nõuetele vastavale terastraatidele vastavale sisemisele kattele. Ühesoonelised kaablid kasutamiseks vahelduvvooluvõrgus. süsteemid peavad koosnema mittemagnetilistest terastraatidest.

Väliskest: ümbrise paksus, materjali omadused peavad vastama standarditele IEC 60502 ja GB/T 12706.

Leegiaeglustav kaabel: tuleb kasutada leegiaeglustavat PVC-väliskesta materjali. Leegiaeglustajad võib jagada kolme kategooriasse: A, B ja C.

Tulekindel kaabel: juhtme ümber tuleb kerida kaks kihti vilgukivi teipi.

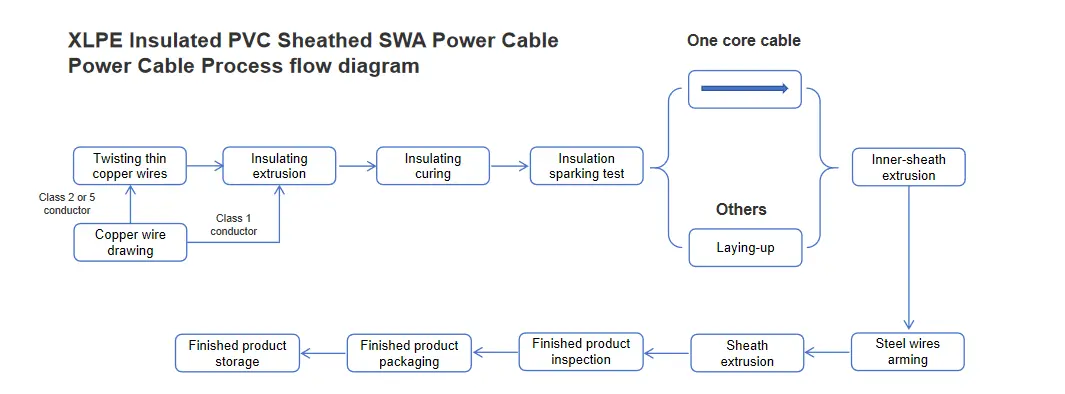

Protsessi vooskeem

Xlpe Insulated Pvc Sheathed Swa Power Cable

Jõudlusparameeter

Nimipinge: 0,6/1 kV

Testpinge: 3,5 kV 5 minuti jooksul riket ei ilmnenud

Töötemperatuur: -5ºC kuni +90ºC

Lühise temperatuur: +250 ºC

Minimaalne painde painderaadius: 15* OD;

Minimaalne staatiline painderaadius: 10* OD;

Kaabli test:

1. Juhi alalisvoolutakistuse test: 20ºC juhi alalisvoolutakistus peab vastama standarditele GB/T 3956-2008, IEC 60228.

2. Vahelduvpinge test: 3,5kV/5min, riketeta.

Proovivõtu test:

1. Juhtkonstruktsiooni kontroll: see peab vastama GB/T 3956-2008, IEC 60228 tehnilistele nõuetele.

2. Isolatsiooni, voodri, teraslintsoomuse ja mantelkonstruktsiooni suurus peab vastama GB/T 12706.1-2020, IEC 60502.1 nõuetele.

Termilise pikenemise test:

Proovivõtu- ja katseprotseduurid peavad vastama standardi GB/T 2951.21-2008, IEC 60811-2-1 9. peatüki sätetele ning tulemused peavad vastama standardite GB/T 12706.1-2020, IEC 60502.1 sätetele.

Tüübi test:

Isolatsiooni ja mantli mehaanilise ja füüsikalise jõudluse katse peab vastama standardite GB/T 12706.1-2020 ja IEC 60502.1 nõuetele.

Elektriline jõudlus peab vastama standarditele GB/T 12706.1-2020, IEC 60502.1

Ühe kaabli põlemiskatse peab vastama standarditele GB/T 19666-2019, IEC 60332.

Kaabli komplekteeritud leegiaeglustuse test vastab GB/T 19666-2019, IEC 60332 nõuetele.

Kaablite tulepüsivuskatse peab vastama GB/T 19666-2019 ja IEC 60331 nõuetele.

Voolu kandevõime amprites (A)

Nimipinge 0,6/1kV XLPE isolatsiooni toitekaabel
voolu kandevõime amprites (A)
Ümbritsev temperatuur: õhus: 40 ℃, maapinnas: 25 ℃
Juhi temperatuur: 90 ℃
Pinnase soojustakistuse koefitsient: 1,0k·m/W
Tüüp	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Südamiku arv	Ühetuumaline				Mitu südamikku
Ristlõike pindala, mm²	Õhus		Maa sees		Õhus		Maa sees
Ristlõike pindala, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Märkus: Ühesooneliste kaablite soomus on valmistatud mittemagnetilistest materjalidest.
