BS 5467 toitekaabel

Ostke BS 5467 toitekaabel Tianjin Beida tehasest, saame pakkuda tehase otsehindu. Seda tüüpi kaabel vastab Suurbritannia standarditele ja seda saab kasutada toite- ja juhtliinide jaoks. Seda kaitseb terastraadist soomus ja see talub teatud tõmbe- ja survejõude. Seda saab kasutada hoonete sees või matta otse maa alla.

Saada päring

Tootekirjeldus

See BS 5467 standardne toitekaabel on hästi läbimõeldud ja täielikult funktsionaalne, sobib nii toite- kui juhtliinidele, pakkudes stabiilset ja usaldusväärset jõuülekandelahendust erinevateks tööstus- ja tsiviilrakendusteks. Selle ainulaadne terastraadist soomus on peamine esiletõst. See disain mitte ainult ei suurenda kaabli mehaanilist tugevust, võimaldades sellel taluda tõmbe- ja survejõude ning tõhusalt vastu pidada välistele füüsilistele kahjustustele, vaid parandab oluliselt ka selle vastupidavust ja kasutusiga, säilitades stabiilse töö isegi karmides keskkondades.

Tianjin Beida toitekaablil BS 5467 on ka suurepärane keskkonnaga kohanemisvõime. Olenemata sellest, kas tegemist on kõrghoonete või keerukate maa-aluste projektidega, saab see kaabel kõigega hõlpsalt hakkama. Hoonete sees sulandub see sujuvalt erinevate sisekujundusstiilidega, pakkudes nii esteetilisust kui ka praktilisust; maa alla maetuna tagab selle suurepärane korrosiooni- ja veekindlus, et kaabel jääb pikaajalise matmise ajal keskkonnateguritest mõjutamata, tagades pideva ja stabiilse jõuülekande.

Toote struktuur

Bs 5467 Power Cable

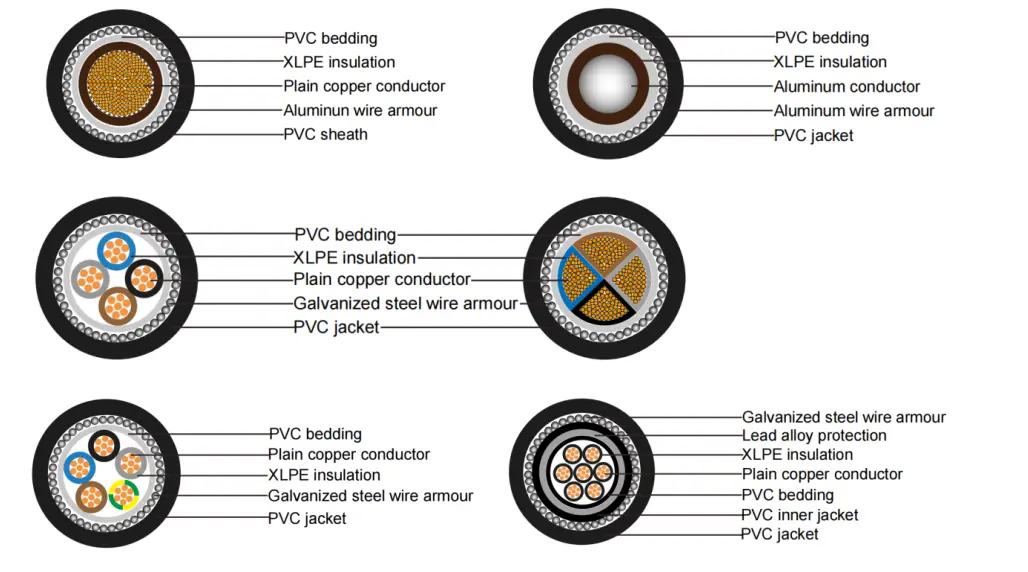

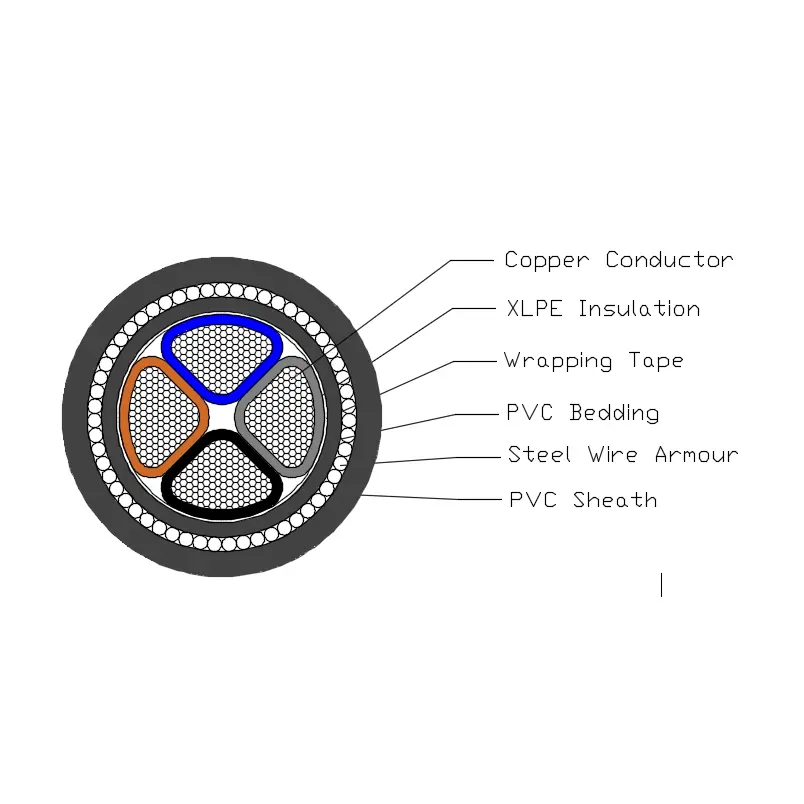

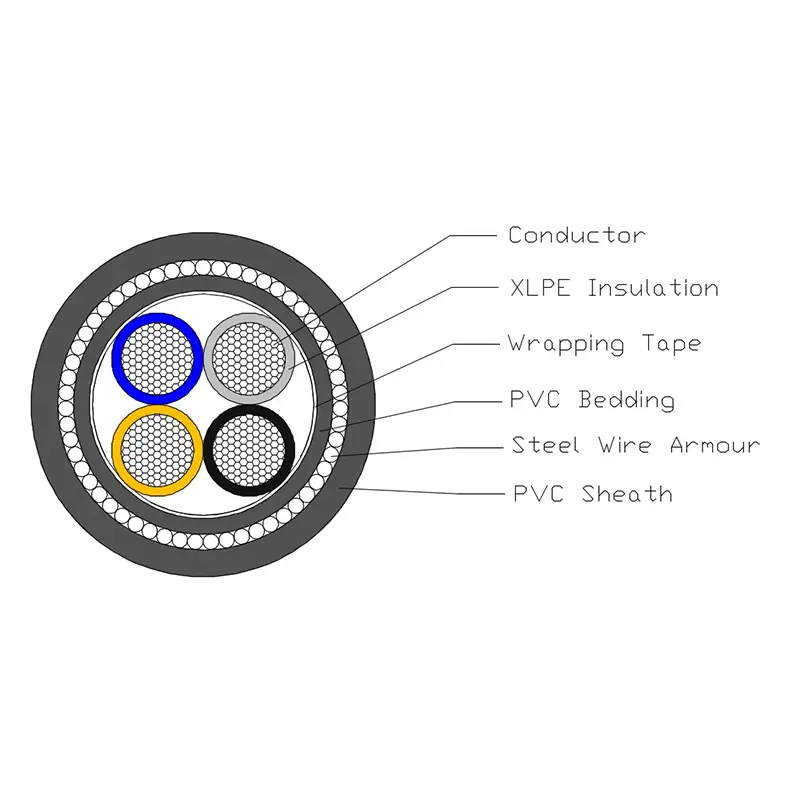

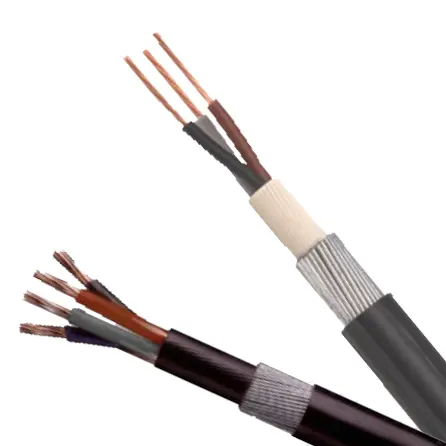

XLPE isoleeritud PVC mantliga SWA toitekaabel koosneb T1R vaskjuhist, XLPE isolatsioonist, PVC alusmaterjalist, terasest kaitserüüst ja PVC ümbrisest.

Juht: tahke vask- või alumiiniumjuht, ümmargune või vormitud, klass 2 vastavalt standardile BS EN 60228.

Isolatsioon: XLPE tüüp GP8 vastavalt standardile BS 7655-1.3

Südamiku värvus: 1 südamik: borrown või sinine

2 südamikku: sündinud, sinine

3 südamikku: borwn, must, hall

4 südamikku: sinine, borwn, must, hall

5 südamikku: roheline/kollane, sinine, borwn, must, hall

Üle 5 coes: valged südamikud musta numbriga

Allapanu: alusmaterjal peab olema ekstrudeeritud polümeermaterjalist, mis on kooskõlas kaabli töötemperatuuriga.

Terastraadist soomus: Ühesooneline kaabel: alumiiniumtraadist soomus

Mitmesooneline kaabel: terastraadist soomus

Väliskest: kest peab olema ekstrudeeritud PVC materjalist vastavalt standardis BS 7655-4.2 määratletud tüübile 9.

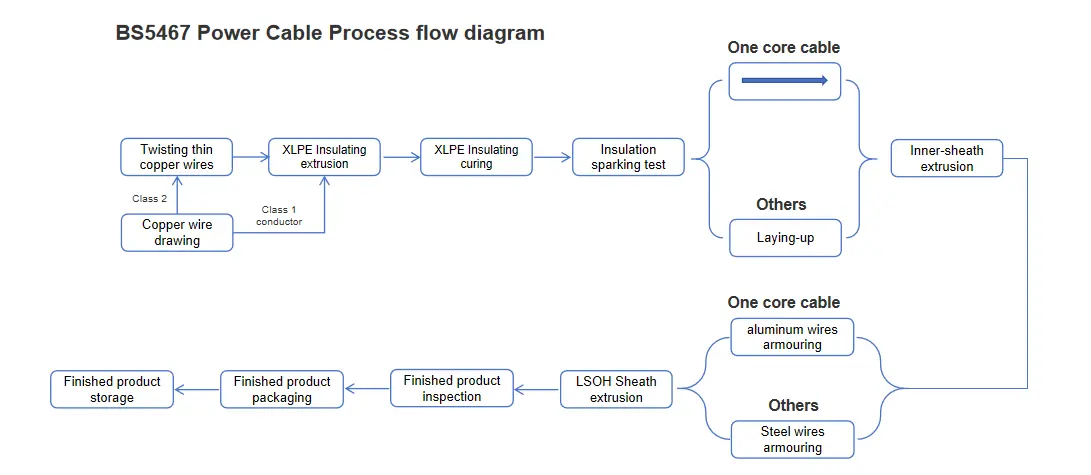

Protsessi vooskeem

Bs 5467 Power Cable

Jõudlusparameeter

BS 5467 toitekaablil on selgelt määratletud elektrilised ja füüsilised jõudlusparameetrid. Selle nimipinge on seatud kahele tasemele: 600 kV ja 1000 kV, mis vastab pingenõuetele erinevates stsenaariumides. Elektriohutuse testimisel talus toode 3,5 kV katsepinget 5 minutit ilma rikketa, mis näitab täielikult selle elektriisolatsiooni töökindlust. Temperatuuri kohanemisvõime osas on sellel tootel lai töötemperatuurivahemik ja see võib stabiilselt töötada keskkondades 0 ℃ kuni +90 ℃. Samal ajal võib selle lühisetemperatuur ulatuda + 250 ℃, mis näitab suurepärast vastupidavust kõrgele temperatuurile. Lisaks on sellel tootel suurepärane paindlikkus, mille minimaalne painderaadius on 12 korda suurem selle välisläbimõõdust, hõlbustades paigaldamist ja juhtmestikku erinevates keerulistes keskkondades. Leegiaeglustuse osas vastab see toode BS EN 60332-1-2 leegiaeglusti reitingustandardile, vähendades tõhusalt tulekahjuohtu.

Kaabli test

Rutiinsed kaablitestid

Juhi alalisvoolu takistuse test: viige läbi juhtme alalisvoolu takistuse test temperatuuril 20 °C. Juhi mõõdetud alalisvoolu takistuse väärtus peab rangelt vastama standardi BS EN 60228 jaotise 2 asjakohastele nõuetele.

Elektrikaabli pingetest: rakendage kaablile 5 minutiks pinget 3500 V. Selle protsessi ajal ei tohiks kaabel puruneda.

Proovivõtu testid

Juhtide konstruktsiooni kontroll: Juhtkonstruktsioon peab täielikult vastama standardis BS EN 60228 sätestatud tehnilistele nõuetele.

Mõõtmete kontroll: kaabli isolatsiooni, sisevoodri, traatsoomuse ja ümbrise mõõtmed peavad kõik vastama standardi BS 5467 tabelis 3 esitatud erinõuetele.

Ühe kaabli põlemiskatse: ühe kaabli põlemistesti tulemused peavad vastama standardi BS EN 60332-1-2 nõuetele.

Tüübi testimine

Isolatsiooni jõudlus: kaabli isolatsioonijõudlus peab vastama standardis BS 7655-1-3 sätestatud nõuetele.

Sisevoodri jõudlus: sisemise voodri toimivus peab vastama standardi BS 5467 punkti 9.2 asjakohastele nõuetele.

Katte jõudlus: ümbrise jõudlus peab vastama standardis BS 7655-4-2 sätestatud nõuetele.

Ühilduvuse testimine: ühilduvustesti tulemused peavad vastama standardi BS 5467 lisa C nõuetele.

Isolatsiooni kokkutõmbumise katse: isolatsiooni kokkutõmbumise katse peab vastama standardi BS 5467 punkti 18.3 nõuetele ja katsemeetod tuleb läbi viia vastavalt standardile BS EN 60811-502.

Katte kokkutõmbumise katse: ümbrise kokkutõmbumise katse peab vastama standardi BS 5467 punkti 18.6 nõuetele.

Mantli rebenemiskindluse test: ümbrise rebenemiskindluse katse peab vastama standardi BS 5467 lisa D nõuetele.

Struktuuri suurus

Juhi ja soomuse maksimaalne takistus
ühesoonelise kaabli jaoks temperatuuril 20 ℃
Tüüp	Maksimaalne vastupidavus temperatuuril 20 ℃
Nominaalne juhi ristlõikepindala	Dirigent		Alumiiniumtraadist soomus
Nominaalne juhi ristlõikepindala	Vask	Alumiiniumist	Keerutatud vaskjuhtmega kaablid	Keerutatud alumiiniumjuhtmega kaablid
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Juhi ja soomuse maksimaalne takistus
2 kuni 5 südamikuga kaabli jaoks temperatuuril 20 ℃
Tüüp	Maksimaalne vastupidavus temperatuuril 20 ℃
Nominaalne juhi ristlõikepindala	Dirigent		Terastraadist soomus
	Vask	Alumiiniumist	Keerutatud vaskjuhtmega kaablid
	Vask	Alumiiniumist	2 südamikuga	3 südamikuga	4 südamikuga	5 südamikku
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Voolu kandevõime amprites (A)

Nimipinge 0,6/1kV XLPE isolatsiooni toitekaabel
voolu kandevõime amprites (A)
Ümbritsev temperatuur: õhus: 40 ℃, maapinnas: 25 ℃
Juhi temperatuur: 90 ℃
Pinnase soojustakistuse koefitsient: 1,0k·m/W
Tüüp	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Südamiku arv	Ühetuumaline				Mitu südamikku
Ristlõike pindala, mm²	Õhus		Maa sees		Õhus		Maa sees
Ristlõike pindala, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Märkus: Ühesooneliste kaablite soomus on valmistatud mittemagnetilistest materjalidest.
