BS 6346 toitekaabel

Tianjin Beida on Hiina BS 6346 toitekaabli tootja ja tarnija. Seda tüüpi kaablit saab kasutada madalpingesüsteemide toite- ja juhtliinide jaoks. Kaabel on isoleeritud ja kaetud PVC-ga ning kaitstud terastraatsoomusega. Kaabel talub pinget ja survet. Seda saab paigaldada hoonete sisse või matta otse maa alla.

Saada päring

Tootekirjeldus

Professionaalse tootjana kasutab Beida BS 6346 toitekaabel täiustatud PVC-isolatsiooni- ja mantlimaterjale, millel on terastraadist soomuskonstruktsioon, mis talub tõhusalt välist pinget ja survet, et tagada kaabli pikaajaline stabiilne töö. BS 6346 toitekaablid pakuvad kõrget ohutuse ja stabiilsuse taset, olgu need paigaldatud hoonetesse või otse maa alla. Selle vaskjuht, PVC-padi ja terastraadist soomuskonstruktsioon võimaldavad kaablil taluda füüsilist survet keerukates keskkondades, tagada elektrisüsteemide normaalse töö ja lahendada probleemi, et traditsioonilised toitekaablid saavad karmides keskkondades kergesti kahjustada.

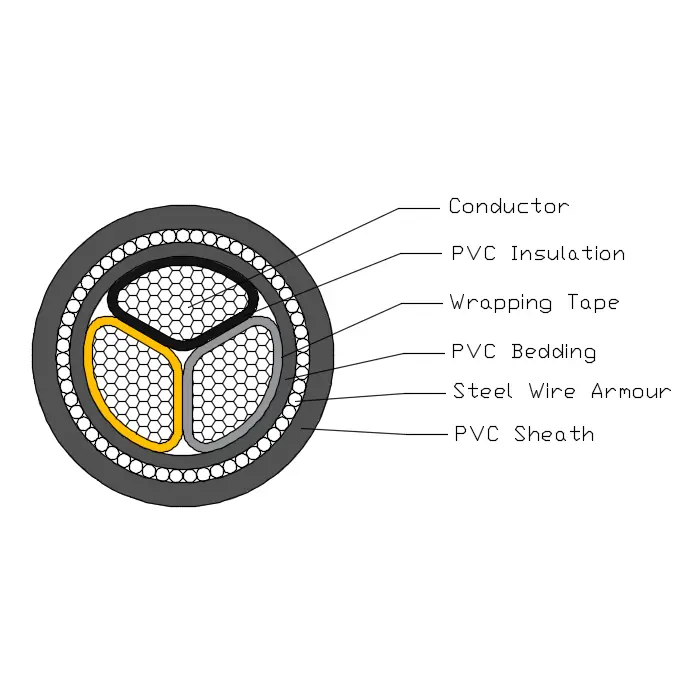

Toote struktuur

Bs 6346 Power Cable

BS 6346 toitekaabel koosneb T1R vaskjuhtmest, PVC-isolatsioonist, PVC-alusmaterjalist, terasest kaitserüüst ja PVC-kestast.

Juht: tahke vask- või alumiiniumjuht, ümmargune või vormitud, klass 2 vastavalt standardile BS EN 60228.

Isolatsioon: PVC tüüp GP8 vastavalt standardile BS 7655-1.3

Südamiku värvus: 1 südamik: borrown või sinine

2 südamikku: sündinud, sinine

3 südamikku: borwn, must, hall

4 südamikku: sinine, borwn, must, hall

5 südamikku: roheline/kollane, sinine, borwn, must, hall

Üle 5 coes: valged südamikud musta numbriga

Allapanu: alusmaterjal peab olema ekstrudeeritud LSOH polümeermaterjalist, mis on kooskõlas kaabli töötemperatuuriga.

Terastraadist soomus: Ühesooneline kaabel: alumiiniumtraadist soomus

Mitmesooneline kaabel: terastraadist soomus

Väliskest: kest peab olema ekstrudeeritud PVC-tüüpi TM1 materjalist, mis on määratletud standardis BS 7655.

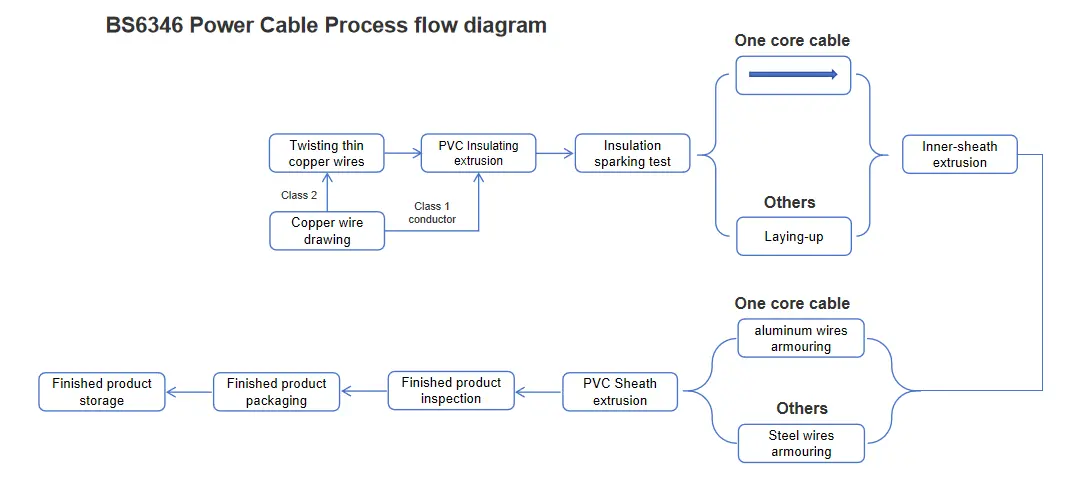

Protsessi vooskeem

Bs 6346 Power Cable

Jõudlusparameeter

Nimipinge: 600/1000kV

Testpinge: 3,5 kV 5 minuti jooksul riket ei ilmnenud

Töötemperatuur: 0ºC kuni +60ºC

Lühise temperatuur: +160 ºC

Minimaalne painderaadius: 12* OD;

Leegiaeglustaja: BS EN 60332-1-2

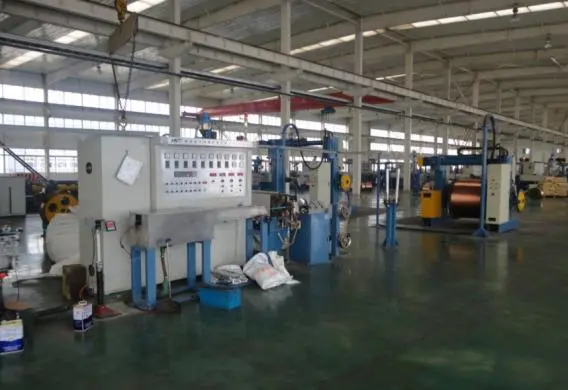

tootmis- ja kontrolliseadmed

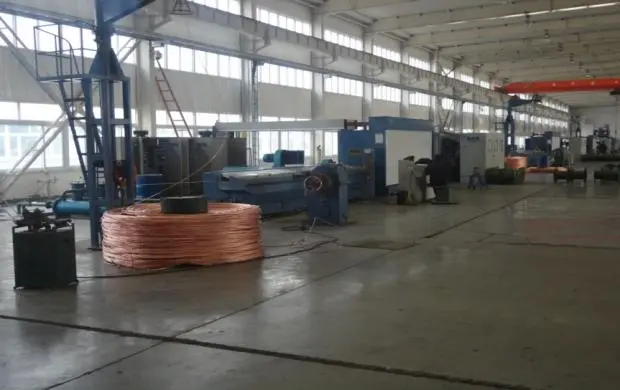

joonistusmasin

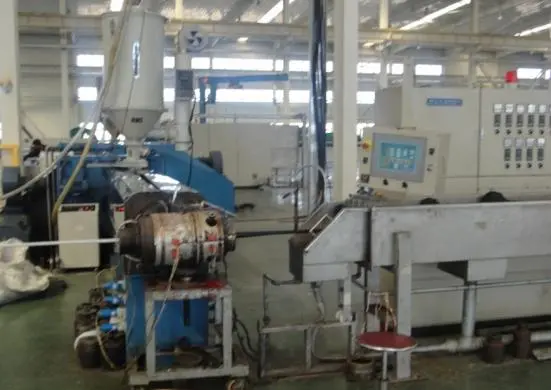

isolatsiooni ekstruuder

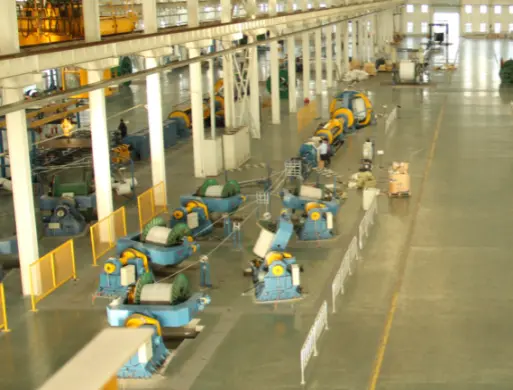

kaablimoodustaja

mantli ekstruuder

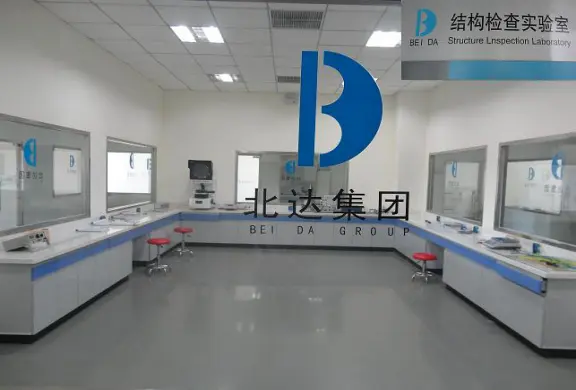

konstruktsiooni- ja elektrinäitajate labor

kuumvanandamise kamber

Voolu kandevõime amprites (A)

Nimipinge 0,6/1kV PVC isolatsiooni toitekaabli voolutugevus amprites (A) Välistemperatuur: õhus: 40 ℃, maapinnas: 25 ℃ Juhi temperatuur: 70 ℃ Pinnase soojustakistuse koefitsient: 1,0 k · m/W
Nimipinge 0,6/1kV PVC isolatsiooni toitekaabli voolutugevus amprites (A) Välistemperatuur: õhus: 40 ℃, maapinnas: 25 ℃ Juhi temperatuur: 70 ℃ Pinnase soojustakistuse koefitsient: 1,0 k · m/W
Tüüp	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Südamiku arv	Ühetuumaline				Mitu südamikku
Ristlõike pindala, mm²	Õhus		Maa sees		Õhus		Maa sees
Ristlõike pindala, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Märkus: Ühesooneliste kaablite soomus on valmistatud mittemagnetilistest materjalidest.
