XLPE isoleeritud PVC mantliga soomustamata MV kaabel

Alates selle asutamisest 1989. aastal on Beida Groupist saanud Hiina toitekaablite valdkonna võrdlustootja tänu aastatepikkusele tööstuse akumulatsioonile ja suurepärasele tehnoloogiale. Suure teadus- ja arendustegevuse ning rikkalike tööstuskogemustega ettevõttena kasutatakse meie XLPE isoleeritud PVC-kattega mittesoomustatud MV-kaableid laialdaselt linna elektrivõrkudes, tööstus- ja kaevandusettevõtetes ning kõrghoonetes nende kõrge stabiilsuse ja kõrge efektiivsuse tõttu. Range kvaliteedikontrollisüsteemi ja pikaajalise koostööga Tsinghua ülikooli, Nankai ülikooli ja teiste autoriteetsete üksustega on meie tooted turul kõrgelt tunnustatud, pakkudes klientidele ohutuid ja usaldusväärseid jõuülekandelahendusi.

Saada päring

Tootekirjeldus

Tianjin Beida on Hiina XLPE-isolatsiooniga PVC-kattega, soomustamata MV-kaabli tootja ja tarnija. Neid kaableid kasutatakse laialdaselt elektrisüsteemides. See toimib linna elektrivõrkude, tööstus- ja kaevandusettevõtete ning kõrghoonete "jõuarterina" ning suudab edastada 10,35 kV kõrgepinge elektrit alajaamadest erinevatesse toiteterminalidesse.

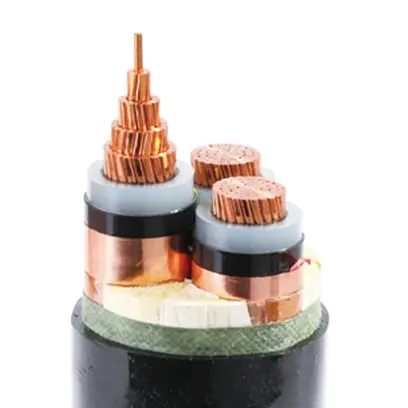

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Keskpinge kaablite valik

1. Valige vastavalt pingetasemele, tavaliselt kasutatav kaabli tase on 3,6/6 kV， 6/10 kV， 8,7/15 kV，12/20 kV，18/30 kV；26/35 kV

2. Valige vastavalt seadme võimsusele või ülekantavale voolule, arvutage vool, mida seadmed peavad kasutama vastavalt seadme võimsusele, ja valige seejärel kaabli läbilaskevõime tabeli järgi. Lisaks on vaja kaabli pikkuse järgi arvutada kaabli pingelang ja pingelang ei tohi ületada 5%.

Kaabli tüüp	Struktuursed omadused	Rakenduse stsenaariumid	Tabu stseen
XLPE isoleeritud PVC mantliga kaetud soomustatud MV kaabel	Soomustamata, kerge ja paindlik	Sise-, tunnel-, kaablikraav, torude paigaldamine	Ei talu suuri mehaanilisi jõude, ei tohiks matta otse kivipiirkonda
XLPE isoleeritud PVC mantliga STA MV kaabel	teraslint soomus	Tugeva survekindlusega alad, mis on maetud otse maa alla ja vastuvõtlikud mehaanilistele vigastustele	Ei sobi kõrge langusega vertikaalseks paigaldamiseks (lihtne libiseda)
XLPE isoleeritud PVC mantliga SWA MV kaabel	Peen terastraadist soomus, kõrge tõmbetugevus	Suure kukkumise olukorrad (nt šahtid), miinid, veealune	Kõrge hind, üldiselt ilma selle mudelita maapinnale asetatud
LSZH MV CALBES	Halogeenivaba, vähese suitsuga, leegiaeglustav	Kõrghooned, metroo, haiglad ja muud kõrgete tulekaitsenõuetega kohad	-

Toote struktuur

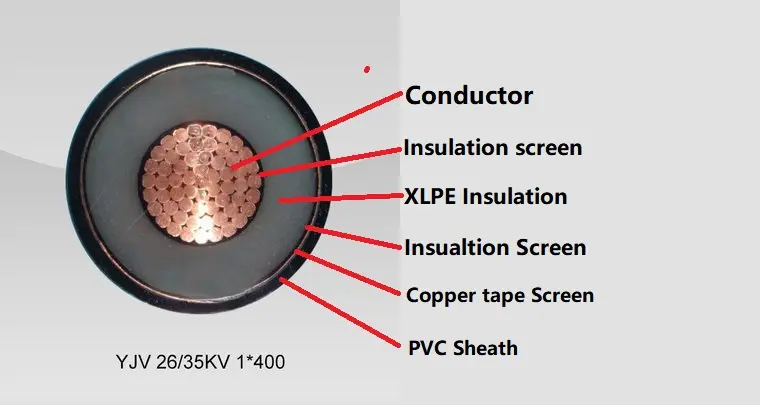

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

XLPE isoleeritud PVC mantliga soomuseta MV kaabel koosneb T1R vaskjuhtmest, XLPE isolatsioonist, PVC ümbrislindist Teraslintsoomust ja PVC ümbrisest.

Juht: vasest või alumiiniumist juhe, ümmargune või vormitud, klass 2 vastavalt standardile IEC 60228

ja GB/T 3956-2008.

Isolatsioon: XLPE isolatsioon ，Isolatsiooni paksus, materjali omadused peavad vastama standarditele IEC 60502-2 ja GB/T 12706.2，GB/T 12706.3.

Juhi varjestus: juhi varjestus peab koosnema pressitud pooljuhtivast mittemetallilisest materjalist ja ekstrudeeritud pooljuhtmaterjal peab olema isolatsiooniga tihedalt seotud.

Isolatsioonikilp: isolatsioonikilp peab koosnema mittemetallilisest pooljuhtkihist ja metallikihist. Iga isoleeritud traadi südamik tuleb otse välja pressida mittemetallilise pooljuhtkihiga, mis on tihedalt ühendatud isoleeritud traadi südamikuga või on eemaldatav. Seejärel tuleb metallist varjestuskiht kattuda väljaspool mittemetallist pooljuhtkihti ning standardite IEC 60502-2, GB/T 12706.2 ja GB/T 12706.3 nõuded peavad olema täidetud.

Väliskest: PVC ümbris Kesta paksus, materjali omadused peavad vastama standarditele IEC 60502.2 ja GB/T 12706.

Leegiaeglustav kaabel: tuleb kasutada leegiaeglustavat PVC-väliskesta materjali. Leegiaeglustajad võib jagada kolme kategooriasse: A, B ja C.

Jõudlusparameeter

Nimipinge: 3,6/6 kV kuni 18/30 kV; 26/35 kV

Katsepinge: võimsuse sageduse katsepinge peab olema 3,5 U0 ja katse viiakse läbi 5 minutit ilma rikketa.

Nimipinge U0/U	Maksimaalne pinge Um	Katsepinge KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Juhi maksimaalne töötemperatuur: 90 ºC

Lühise temperatuur: +250 ºC

Isolatsiooni paksus:

Nimipinge U0/U	isolatsiooni paksus:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Kaabli põhjalik test, kvaliteedi tagamine muretu!

Tavalises testis on juhi alalisvoolutakistus, vahelduvpinge ja osaline tühjenemine suurepärase jõudluse tagamiseks rangelt kooskõlas riiklike standardite ja IEC standarditega. Proovivõtukatses on juhi struktuur, isolatsioonikesta suurus ja termiline pikenemine standardile vastavad ning kvaliteet on usaldusväärne. Tüübikatse on põhjalikum, hõlmates isolatsioonikesta mehaanilisi ja füüsikalisi omadusi, elektrilisi omadusi ning üksikuid ja komplekteeritud leegiaeglustite teste, mis kõik on kooskõlas GB/T ja IEC standarditega, teie kaabli turvaeskorti jaoks!

Toote paigaldustingimused:

XLPE isoleeritud PVC mantliga soomustamata MV kaabel, paigalduskeskkonna temperatuur ei tohi olla madalam kui 0º.

Kaabli minimaalne painderaadius paigaldamisel

Projekt	Ühetuumaline kaabel		Mitmetuumaline kaabel
Projekt	Soomustamata	Soomustatud	Soomustamata	Soomustatud
Kaabli minimaalne painderaadius paigaldamisel	20D	15D	15D	12D
Kaablite minimaalne painderaadius ühenduskarpide ja otste läheduses	15D	12D	12D	10D
Märkus: D on kaabli välisläbimõõt

Ostke kohe turvalisemaks ja tõhusamaks jõuülekandeks

Ristseotud polüetüleenist isolatsiooniga PVC mantliga soomustamata toitekaabli valik ei ole mitte ainult kõrge kvaliteedi tagamine, vaid ka pikaajalise stabiilse töö tagatis. Selle kaabli vastupidavus, madalad hoolduskulud ja kõrge ülekandeefektiivsus võivad ettevõtetele tuua märkimisväärset kulude kokkuhoidu ja oluliselt parandada elektrisüsteemi üldist efektiivsust. Kaabli pikaajaline kasutamine võib oluliselt vähendada voolukatkestusest tingitud hooldus- ja asenduskulusid, tagades seega ettevõtetele suurema investeeringutasuvuse.

Kuumad sildid: XLPE isoleeritud PVC mantliga soomustamata MV kaabel, Hiina, tootja, tarnija, tehas
