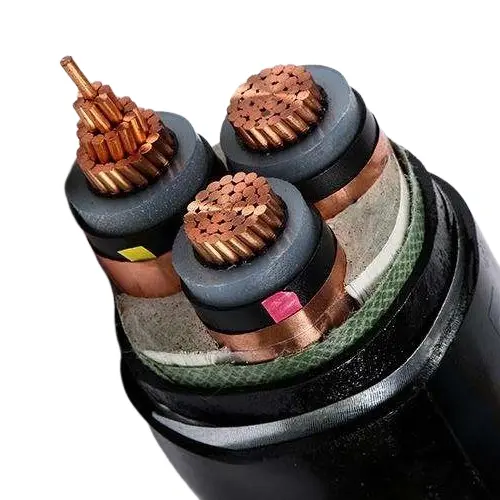

XLPE isoleeritud PVC mantliga STA MV kaabel

See XLPE-isolatsiooniga PVC-kattega STA MV kaabel, mida pakub professionaalne tarnija Beida, kasutab isolatsioonimaterjalina ristseotud polüetüleeni (XLPE), millel on suurepärased elektrilised omadused, kuumakindlus ja vananemiskindlus. Koos polüvinüülkloriidist (PVC) väliskestaga suurendab see veelgi kaitset niiskuse, keemilise korrosiooni ja füüsilise hõõrdumise eest. Teraslindist soomuskiht tagab kaablile suure surve- ja löögikindluse, võimaldades sellel kohaneda erinevate paigalduskeskkondadega, nagu otsene matmine, tunnelid ja torujuhtmed. See sobib eriti hästi paigaldusmeetoditele, mis ei vaja täiendavat juhtmekaitset ja mida saab otse maa alla matta.

Pingetasemete osas hõlmavad tooted mitmeid tavaliselt kasutatavaid spetsifikatsioone, nagu 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV ja 26/35KV, mis vastavad erinevate keskpinge jõuülekande ja jaotusstsenaariumide vajadustele. Kaabli konstruktsioon on range, vastab asjakohastele riiklikele standarditele ning sellel on hea pikaajaline tööstabiilsus ja ohutusvaru.

Rakendused:

Ristseotud polüetüleenist isolatsiooniga PVC ümbrisega teraslindiga soomustatud toitekaableid kasutatakse teraslindi kaitse tõttu peamiselt linna elektrijaotuses, maapiirkondade elektrivõrkudes, kaevanduste elektri- ja raudteetransiidisüsteemides. Neid kasutatakse selliste seadmete ühendamiseks nagu alajaamad, jaotuskapid, trafod ja generaatorid. Seda tüüpi kaablid sobivad elektriülekandeks elektrijaotusvõrkudes või tööstusrajatistes. Seda saab matta otse maa alla või paigaldada kaablikraavidesse või kaablirennidesse. Kaabel talub teatud survet, kuid mitte tõmbejõudu.

Toote struktuur

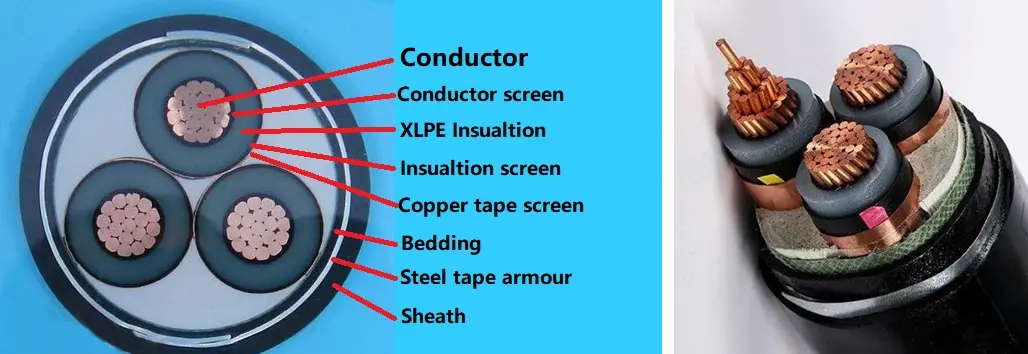

XLPE isoleeritud PVC ümbrisega STA MV kaabel koosneb T1R vaskjuhist, XLPE isolatsioonist, PVC ümbrislindist Teraslintsoomust ja PVC ümbrisest.

Juht: vasest või alumiiniumist juhe, ümmargune või vormitud, klass 2 vastavalt standardile IEC 60228

ja GB/T 3956-2008.

Isolatsioon: ristseotud polüetüleenist isolatsioon，Isolatsiooni paksus, materjali omadused peavad vastama standarditele IEC 60502-2 ja GB/T 12706.2，GB/T 12706.3.

Juhtide varjestus: juhtme varjestus peaks olema valmistatud pressitud pooljuhtivast mittemetallist materjalist ja pressitud pooljuhtmaterjal peab olema isolatsiooniga tihedalt ühendatud.

Isolatsioonivarjestus: Isolatsioonikilp peaks koosnema mittemetallilisest pooljuhtivast kihist ja metallikihist. Mittemetallist pooljuhtiv kiht, mis on isolatsioonisüdamikuga tihedalt seotud või mida on võimalik eemaldada, tuleks ekstrudeerida otse igale isoleeritud südamikule. Seejärel tuleks mittemetallilise pooljuhtiva kihi ümber mähkida metallist varjestuskiht. See peaks vastama standardite IEC 60502-2, GB/T 12706.2 ja GB/T 12706.3 sätetele.

Sisekatted: sisemised katted tuleb välja pressida. Materjalid peavad vastama kaabli töötemperatuurile ja ühilduma isolatsioonimaterjaliga.

Teraslintsoomus: mitmesoonelistes kaablites kantakse soomus sisekattele, mis vastab kahekordsele teraslindile. Ühesoonelised kaablid kasutamiseks vahelduvvooluvõrgus. süsteemid peavad koosnema mittemagnetilisest teraslindist.

Väliskest: PVC ümbris, ümbrise paksus, materjali omadused peavad vastama standarditele IEC 60502.2 ja GB/T 12706.

Leegiaeglustav kaabel: tuleb kasutada leegiaeglustavat PVC-väliskesta materjali. Leegiaeglustajad võib jagada kolme kategooriasse: A, B ja C.

Jõudlusparameeter

Nimipinge: 3,6/6 kV kuni 18/30 kV; 26/35 kV

Katsepinge: toitesageduse katsepinge peaks olema 3,5 U0 ja test peaks kestma 5 minutit ilma rikketa.

Juhi maksimaalne töötemperatuur: 90 ºC

Lühise temperatuur: +250 ºC

Isolatsiooni paksus:

Kaabli test

Tavalised kaablitestid hõlmavad järgmist: 1) juhtme alalisvoolu takistuse test, mis nõuab, et alalisvoolu takistus 20 °C juures vastaks GB/T 3956-2008 ja IEC 60228 nõuetele; 2) vahelduvpinge test, pidev 3,5U0 pingel 5 minutit, riket ei tohiks olla; 3) Osalise tühjenemise test, mis viidi läbi vastavalt standardile GB/T 3048.12, ei tohiks pingel 1,73 U0 tekkida tuvastatavat tühjenemist, mis ületab 10 pC, ja testi tundlikkus peaks jõudma 10 pC või kõrgemale.

Proovivõtukatsed hõlmavad peamiselt: 1) juhtmestruktuuri kontrollimist, mis peab vastama GB/T 3956-2008 ja IEC 60228 nõuetele; 2) Isolatsiooni, sisevoodri, teraslintsoomuse ja ümbrise konstruktsioonimõõtmed peavad vastama standardite IEC 60502.2, GB/T 12706.2-2020 ja GB/T 12706.3-2020 nõuetele; 3) Termilise pikenemise katse, mis tuleb läbi viia vastavalt GB/T 2951.21-2008 ja IEC 60811-2-1 9. peatükile ning tulemused peavad vastama vastavatele standarditele.

Tüübikatsetus hõlmab järgmist: isolatsiooni ja ümbrise mehaanilised ja füüsikalised ning elektrilised omadused peavad vastama standardite IEC 60502.2, GB/T 12706.2-2020 ja GB/T 12706.3-2020 nõuetele; ühe kaabli põlemiskatse peaks vastama standardite GB/T 19666-2019 ja IEC 60332 sätetele; komplekteeritud leegiaeglustaja test peaks vastama ka standardite GB/T 19666-2019 ja IEC 60332 nõuetele.

Toote paigaldustingimused:

Ümbritsev temperatuur kaabli paigaldamise ajal

Ristseotud etüleenist isolatsiooni ja PVC ümbrisega toitekaablite puhul ei tohi ümbritseva õhu temperatuur paigaldamise ajal olla madalam kui 0°C.

Minimaalne painderaadius kaabli paigaldamisel

Pakendamine ja kohaletoimetamine

Pakendi üksikasjad:

Selle määrab ostetud kogus ja nõuded. Võib läbi rääkida.

Sadam: Tianjini sadam

Kohaletoimetamine: meritsi, õhuteed pidi, kiirpostiga.
