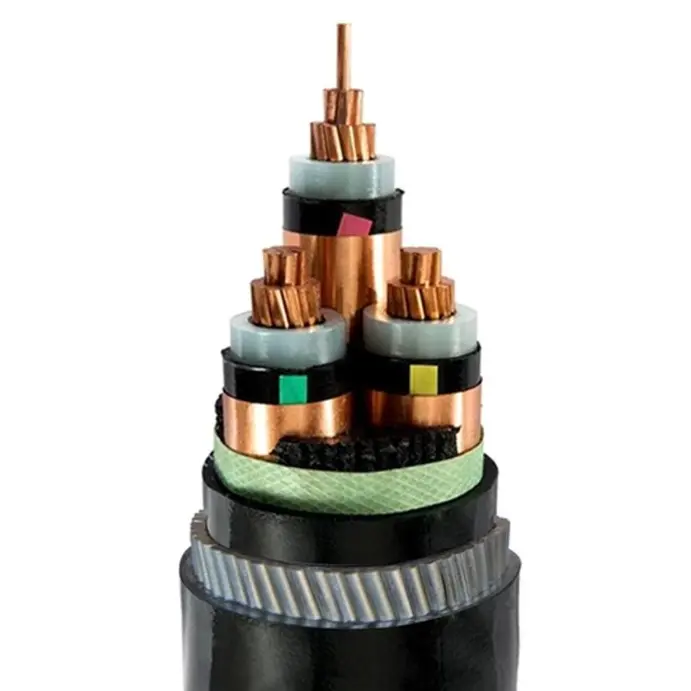

XLPE isoleeritud PVC mantliga SWA MV kaabel

Saate valida Beida Groupi oma XLPE isolatsiooniga PVC mantliga SWA MV kaabli tootjaks ja tarnijaks. Tänu terastraadist soomuskaitsele on kaabli põhieelisteks tugev tõmbetugevus ja hea vastupidavus välistele mehaanilistele jõududele. Need sobivad tõmbetugevust nõudvate stsenaariumide jaoks, nagu suur kukkumiskõrgus ja vertikaalne paigaldus. Need kaablid on kasutatavad jõuülekandeks ülekande- ja jaotusvõrkudes või tööstusrajatistes.

Saada päring

Tootekirjeldus

Beida Groupil on üle 30-aastane kogemus XLPE isoleeritud PVC mantliga SWA MV kaabli pakkumisel, saame olla teie tootja ja tarnija, pakkudes kohandatud teenuseid.

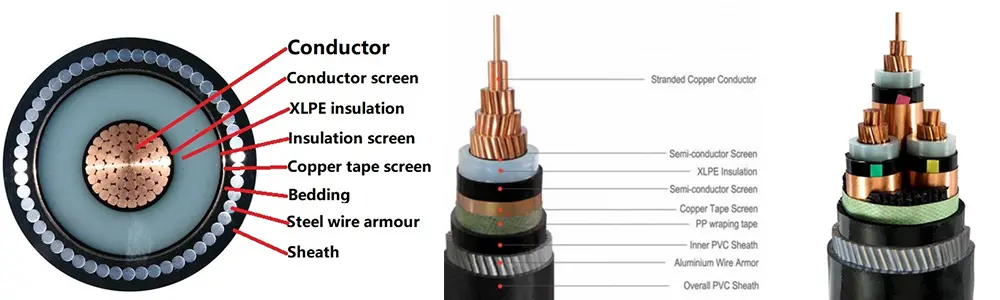

Toote struktuur

Xlpe Insulated Pvc Sheathed Swa Mv Cable

XLPE isoleeritud PVC mantliga SWA MV kaabel koosneb T1R vaskjuhist, XLPE isolatsioonist, PVC ümbrislindist Terastraadi soomust ja PVC ümbrisest.

Juht: vasest või alumiiniumist juhe, ümmargune või vormitud, klass 2 vastavalt standardile IEC 60228

ja GB/T 3956-2008.

Isolatsioon: ristseotud polüetüleenist isolatsioon，Isolatsiooni paksus, materjali omadused peavad vastama standarditele IEC 60502-2 ja GB/T 12706.2，GB/T 12706.3.

Juhi varjestus: Juhi varjestus peaks koosnema ekstrudeeritud pooljuhtivast mittemetallist materjalist, mis peab olema isolatsiooniga tihedalt ühendatud.

Isolatsioonivarjestus: Isolatsioonivarjestus peaks koosnema mittemetallilisest pooljuhtkihist ja metallikihist. Iga isoleeritud traadi südamik tuleb otse välja pressida mittemetallilise pooljuhtkihiga, mis on isoleeritud traadi südamikuga tihedalt seotud või mida saab eemaldada. Seejärel tuleb mittemetallilise pooljuhtkihi ümber katta ja ümbritseda metallist varjestuskiht ning see peab vastama standardite IEC 60502-2, GB/T 12706.2 ja GB/T 12706.3 sätetele. Sisekatted: sisemised katted tuleb välja pressida. Materjalid peavad vastama kaabli töötemperatuurile ja ühilduma isolatsioonimaterjaliga.

Terastraadist soomus: mitmesooneliste kaablite puhul tuleb soomus kanda sisemisele kattele, mis vastab nõuetele. Ühesoonelised kaablid kasutamiseks vahelduvvooluvõrgus. süsteemid peavad koosnema mittemagnetilistest terastraatidest.

Väliskest: PVC ümbris, ümbrise paksus, materjali omadused peavad vastama standarditele IEC 60502.2 ja GB/T 12706.

Leegiaeglustav kaabel: tuleb kasutada leegiaeglustavat PVC-väliskesta materjali. Leegiaeglustajad võib jagada kolme kategooriasse: A, B ja C.

Jõudlusparameeter

Nimipinge: 3,6/6 kV kuni 18/30 kV；26/35 kV

Katsepinge: toitesageduse katsepinge peaks olema 3,5 U0 ja test peaks kestma 5 minutit ilma rikketa.

nimipinge U0/U	maksimaalne pinge Um	katsepinge KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Juhi maksimaalne töötemperatuur: 90 ºC

Lühise temperatuur: +250 ºC

isolatsiooni paksus:

nimipinge U0/U	isolatsiooni paksus:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

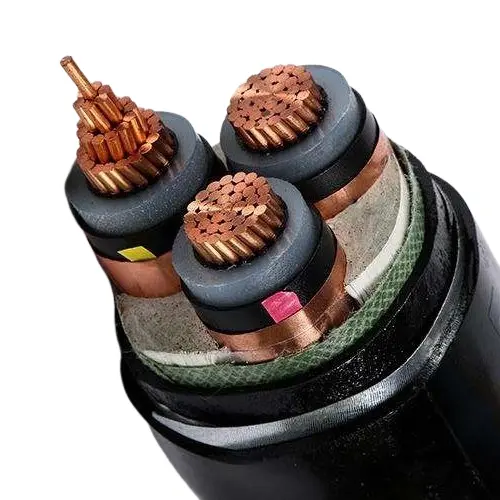

Terastraadist soomustatud (YJV32, CU/XLPE/PVC/SWA/PVC) ja teraslindiga soomustatud (YJV22, CU/XLPE/PVC/STA/PVC) keskmise pingega toitekaablite võrdlus

projekt	Peen terastraadist soomus	Kahekordne terasteibist soomus (vahemähkimine)	põhiline erinevus
Peamised mehaanilised omadused	Silmapaistev tõmbetugevus, mõõdukas survetugevus ja hea painduvus	Kõrge survetugevus, madal tõmbetugevus ja keskmine paindejõudlus	Terastraadist soomustatud toitekaablitel on kõrge tõmbetugevus; teraslindiga soomustatud toitekaablitel on suurepärane survetugevus
munemisviis	Vertikaalne, kõrge langusega, veealune, pea kohal, suur vahemik	Otsene matmine, kanal, tunnel (madala tõmbetugevusega keskkond)
kaitse fookus	See on vastupidav tõmbekahjustustele ja löökidele ning sellel on hea niiskus- ja korrosioonikindlus	Vastupidav tugevale survele, teravate esemete läbitorkamisele ja näriliste hammustamisele	YJV32 sobib dünaamiliste koormuste jaoks, YJV22 aga staatilistele koormustele
Protsess ja maksumus	Peene terastraatsoomuse protsess on keeruline, materjalikulu on kõrge ja koguhind veelgi kõrgem	Teraslintraudrüü tehnoloogia on küps ja suhteliselt odav	Kui eelarve on piiratud ja tõmbevajadus puudub, eelistatakse YJV22
painderaadius	Suhteliselt väiksem (terastraadi keermete hea painduvuse tõttu)	Suhteliselt suurem (teraslindi mähis on kalduvus väänduda)	YJV32 on kitsastes ruumides paigaldamiseks paremini kohandatav

Valikusoovitused:

1. Kui stsenaarium hõlmab peamiselt vastupidavust survele (nt otsene matmine, maa-alused kommunaaltunnelid) ja puudub märkimisväärne tõmbejõud või suur kukkumiskõrgus, on selle suurema kuluefektiivsuse huvides soovitatav kasutada teraslintsoomust (YJV22, CU/XLPE/PVC/STA/PVC).

2. Kui tegemist on vertikaalse paigaldusega, suure ulatusega, veealuse või suure kukkumiskõrgusega ning aksiaalset tõmbejõudu on vaja taluda, tuleks pikaajalise tööohutuse tagamiseks eelistada terastraadist soomust (YJV32, CU/XLPE/PVC/SWA/PVC).

3. Mõlemad peavad vastama keskpingesüsteemi pingetasemele, juhtme ristlõikele ja paigalduskeskkonna kaitsenõuetele (erinõudeid, nagu korrosioonikindlus ja leegiaeglustus, saab täiendavalt kohandada).
